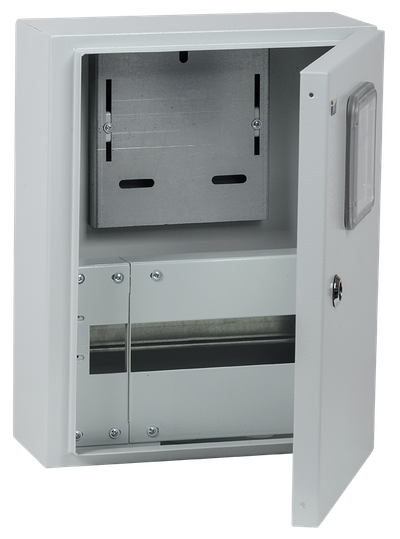

TITAN Корпус металлический ЩУРн-1/12 (395х310х145мм) IP54 IEK
Артикул:
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 310 |
| Глубина, мм | 145 |
| Высота, мм | 395 |
| Номер цвета RAL | 7035 |
Описание
Предназначены для сборки учетно-распределительных электрощитов с использованием модульной аппаратуры, для ввода электроэнергии, ее учета и распределения, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Наличие окна для снятия показаний счетчика.
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 310 |
| Глубина, мм | 145 |
| Высота, мм | 395 |
| Номер цвета RAL | 7035 |
| Защитное покрытие поверхности | IEK_V0000105 |
| Вес, кг | 5.40 |
| Монтажная глубина - ниши, мм | - |
| Толщина материала, мм | 0,8...1,0 |
| Ввод кабеля | Снизу |
| Номинальный ток, А | 125 |
| Материал | Листовая сталь |
| Количество модулей | 12 |
| Тип устанавливаемого счетчика | EV008524 |
| Модификация | С оперативной панелью |
| Тип крышки | EV002063 |
| Макс статическая нагрузка на оболочку, кг | 15.0 |
| Макс статическая нагрузка на панель, кг | 15.0 |
| Климатическое исполнение | У2 |
| Наличие замка в двери | Да |
| Степень защиты - IP | IP54 |
| Количество счетчиков | 1 |
| С монтажной рейкой | Да |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Таблица маркировочная (12 модулей) - 1 шт.
Провод заземления - 1 шт.
Комплект для навески корпуса.
Сальник - 3 шт.
Метизы.
Паспорт - 1 экз.
Инструкция по установке - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056098754 | 4606056098754 |
| Вес брутто, кг | 5.8 | 5.8 |
| Вес нетто, кг | 5.8 | 5.8 |
| Объем, м^3 | 0.023328 | 0.023328 |
| Длина, см | 40.5 | 40.5 |
| Высота, см | 18 | 18 |
| Ширина, см | 32 | 32 |
| Способ нанесения информации | На стикер | На стикер |
