Щиток распределительный ОЩВ-3-100-12-0 36 УХЛ4 IP31 IEK
![Щиток распределительный ОЩВ-3-100-12-0 36 УХЛ4 IP31 IEK](https://cdn-02.iek.ru/imgproxy/FqAEYCqoM_thy2ZGi09IfZ9g5EPv1YBuMay8S0aSXmc/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2MwNTNlNDc3ZTdlNjg0NzVjNGVkOTg5ZGNiZWRhZTc0MGZhODIzNjdlYTM3ZDg5NjJhNTdlNDRmNDkzNzk5MzMucG5n.webp)
Артикул:
Основные характеристики
Модель или исполнение | Навесной |
Номин ток вводного - главного выключателя, А | 100 |
Количество отводящих групп | 12 |
Номин отключ способность вводного авт выкл, кА | 10.0 |
Вес, кг | 6,0 |
Описание
Предназначены для приема и распределения электроэнергии в жилых и производственных помещениях, а также для защиты линий при перегрузках и коротких замыканиях в сетях переменного тока напряжением 230/400 В. Внутри корпуса установлены вводные, трехполюсные и групповые, однополюсные автоматические выключатели, а также шины N и РЕ.
Срок службы:
10 лет
Гарантия:
2 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Малогабаритная конструкция.
- Полностью сварной корпус.
- Высокая технологичность и простота использования.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
![Щиток распределительный ОЩВ-3-100-12-0 36 УХЛ4 IP31 IEK](https://cdn-02.iek.ru/imgproxy/HJPyHD_eKTWsGFO7JjHvZCQAIQ41VAAMI5hQ8K3nMp4/q:100/rs:fit:800/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2MwNTNlNDc3ZTdlNjg0NzVjNGVkOTg5ZGNiZWRhZTc0MGZhODIzNjdlYTM3ZDg5NjJhNTdlNDRmNDkzNzk5MzMucG5n.avif)
Особенности конструкции
Технические характеристики
Модель или исполнение | Навесной |
Номин ток вводного - главного выключателя, А | 100 |
Количество отводящих групп | 12 |
Номин отключ способность вводного авт выкл, кА | 10.0 |
Вес, кг | 6,0 |
Вид системы заземления | TN-C, TN-S |
Возможно расширение | Нет |
Высота, мм | 265 |
Глубина, мм | 120 |
Диапазон рабочих температур, °C | -1...+35 |
Защита от перенапряжения | Да |
Защита | Модульный автомат. выключатель/УЗО |
Климатическое исполнение | УХЛ4 |
Кол-во групп вне выкл утечки в землю | 0 |
Кол-во полюсов вводного-главного выкл | 3 |
Кол-во размык-ей цепи при утечке в землю | 0 |
Количество ВДТ - УЗО 30 мА | 0 |
Количество ВДТ - УЗО 300 мА | 0 |
Количество световых групп | 12 |
Макс допустимое значение ожидаемого тока КЗ, кА | 10 |
Материал корпуса | Сталь |
Номер цвета RAL | 7035 |
Номин напряжение изоляции Ui, В | 450 |
Номин раб напряжение, В | 230/400 |
Номин ток аппаратов групповых цепей, А | 16 |
Номин ток щитка, А | 100 |
Номин частота, Гц | 50 |
Общ количество групп | 12 |
С выход розеткой | Нет |
С прозрачной крышкой | Нет |
Со звонковым трансформатором | Нет |
Степень защиты - IP | IP31 |
Тип электр соединений функцион блоков | FFX |
Ширина, мм | 440 |
Документация
Сертификаты
Паспорта и РЭ

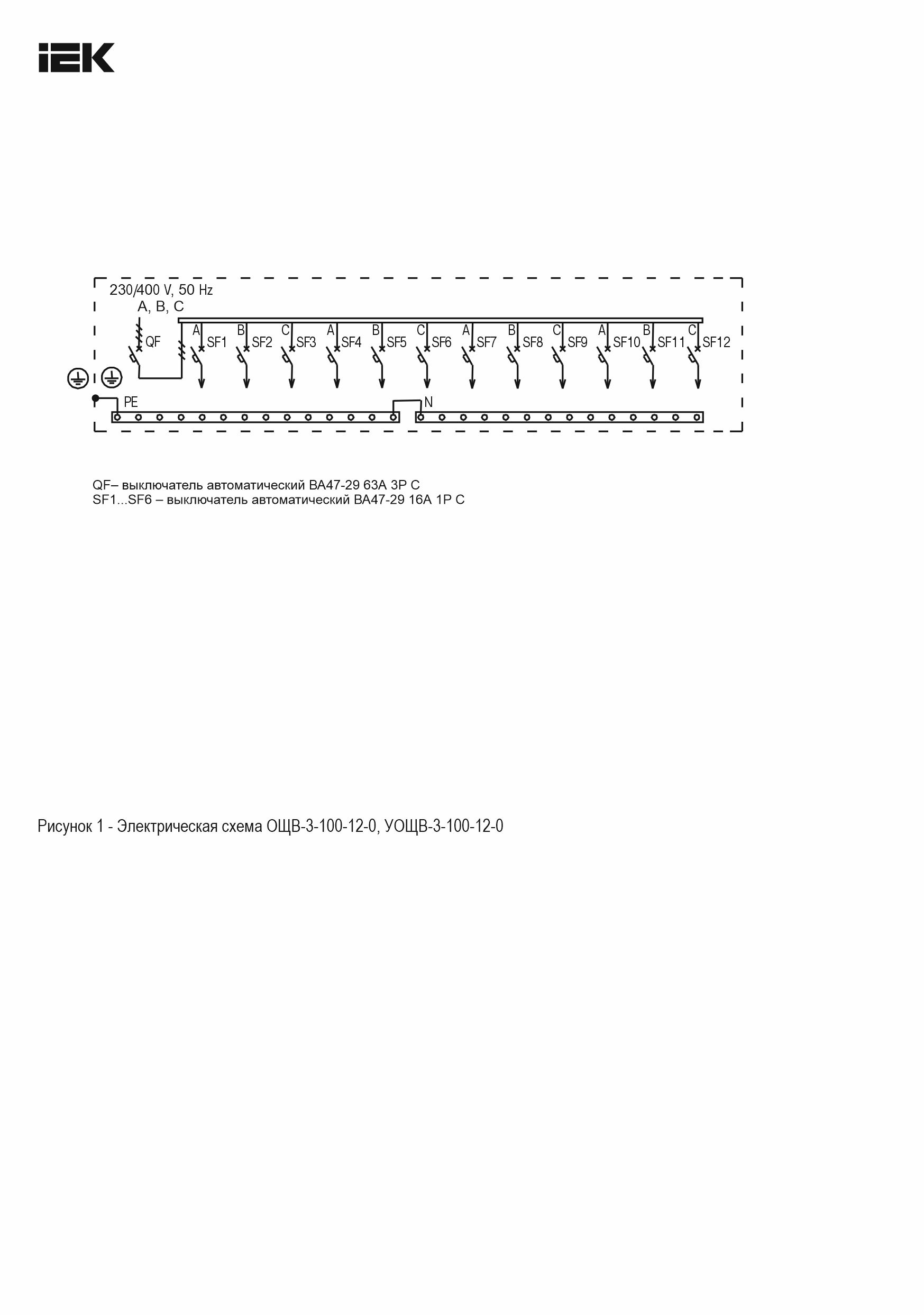

Схемы подключения
Информационные материалы
Модели для проектировщиков
Комплектация
Щиток с ключом - 1 шт.
Паспорт - 1 экз.
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 1 |
Единицы измерения | шт | шт |
Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4606056168297 | 4606056168297 |
Вес брутто, кг | 6.3 | 6.3 |
Вес нетто, кг | 6 | 6 |
Объем, м^3 | 0.012285 | 0.012285 |
Длина, см | 27.6 | 42 |
Высота, см | 13.1 | 13 |
Ширина, см | 45.1 | 22.5 |
Способ нанесения информации | На стикер | На стикер |
