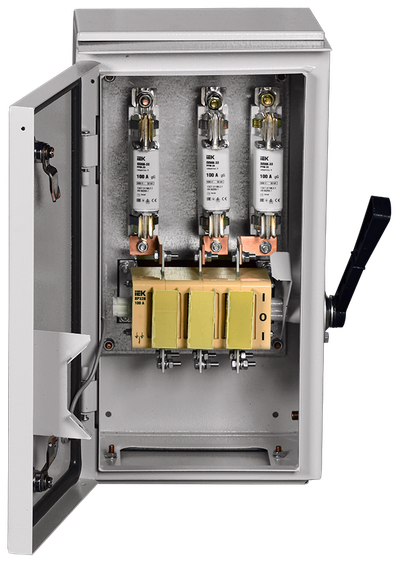

Ящик с рубильником и предохранителями ЯРП-100А (на два направления) У1 IP54 IEK
![Ящик с рубильником и предохранителями ЯРП-100А (на два направления) У1 IP54 IEK](https://cdn-02.iek.ru/imgproxy/XlE6YULsmQzaaixewoZ1uoZWQaFGW5FCamGsOVg4yes/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzE5YzI4MTY2ZjRkZDliYjJlNzY5ZTIxYWJkNzM0MTc0OWEzYzVhNzUzZDcyZTg2M2MxODNlODQwM2U2MGI1ODgucG5n.webp)
Артикул:
Основные характеристики
Номин раб ток Ie, А | 100 |
Типоразмеры плавких предохранителей | Прочее |
Глубина корпуса, мм | 195 |
Ширина корпуса, мм | 248 |
Высота корпуса, мм | 447 |
Описание
Предназначены для нечастых коммутаций и защиты от токов короткого замыкания в цепях трехфазного переменного тока напряжением 400/230 В частотой 50 Гц. Внутри корпуса установлены выключатель-разъединитель ВР-32И, три держателя предохранителей ДП-33 с предохранителем ППНИ-33. Ввод и вывод кабелей предусматривается сверху и снизу. Ручка управления выключателя - разъединителя ВР-32И выведена наружу.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Возможность установки на открытом воздухе.
- Высокий уровень электробезопасности.
- Полностью сварной корпус.
- Повышенная антикоррозийная стойкость.
- Сертификат соответствия.
![Ящик с рубильником и предохранителями ЯРП-100А (на два направления) У1 IP54 IEK](https://cdn-02.iek.ru/imgproxy/54Im1JeC16nCjYQu9WXYpmaa250800_FdMGiqhGBw2U/q:100/rs:fit:800/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzE5YzI4MTY2ZjRkZDliYjJlNzY5ZTIxYWJkNzM0MTc0OWEzYzVhNzUzZDcyZTg2M2MxODNlODQwM2U2MGI1ODgucG5n.avif)
Технические характеристики
Номин раб ток Ie, А | 100 |
Типоразмеры плавких предохранителей | Прочее |
Глубина корпуса, мм | 195 |
Ширина корпуса, мм | 248 |
Высота корпуса, мм | 447 |
Степень защиты - IP | IP54 |
Номин раб напряжение, В | 400 |
Количество полюсов | - |
Номин импульсное напряжение, кВ | 6 |
Номин напряжение изоляции Ui, В | 600 |
Номин частота, Гц | 50 |
Плавкие предохран для выкл-разъединителей | Прочее |
Прочность при коротких замыканиях, кА | 4,5 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Комплектация
ЯРП - 1 шт.
Ключ замка двери - 1 шт.
Паспорт - 1 экз.
Комплект для установки на стену с крепежом - 1 шт.
Ручка управления выключателя-разъединителя ВР32И - 1 шт.
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 1 |
Единицы измерения | шт | шт |
Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4610084235807 | 4610084235807 |
Вес брутто, кг | 9.7 | 9.7 |
Вес нетто, кг | 9.4 | 9.4 |
Объем, м^3 | 0.02491 | 0.02491 |
Длина, см | 47 | 47 |
Высота, см | 20 | 20 |
Ширина, см | 26.5 | 26.5 |
Способ нанесения информации | На стикер | На стикер |
