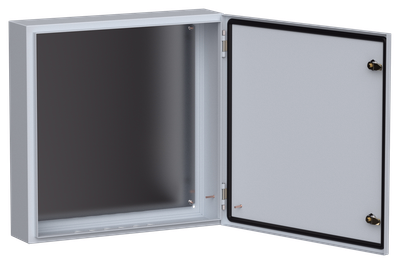

Корпус металлический ЩМП-6.6.1-0 (600х600х150мм) У2 IP54 IEK
![Корпус металлический ЩМП-6.6.1-0 (600х600х150мм) У2 IP54 IEK](https://cdn-02.iek.ru/imgproxy/MSCJ8O_VrtFGJG24_pAV-MaZ3KIhKFR1pch8vCgVD2A/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2JjY2Y5YjBkYzVlNWE4MmQ1MmY5ZTJhMTZiYzk5YWFlNWE1ODFhYjA5YjJhYzY5OGI4MDlmZjJjMzYyZmFiYzQucG5n.png)
Артикул:
Основные характеристики
Высота, мм | 600 |
Ширина, мм | 600 |
Глубина, мм | 150 |
Степень защиты - IP | IP54 |
Климатическое исполнение | У2 |
Описание
Сварной металлический корпус со съемной монтажной панелью повышенной степени защиты IP54. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Широкий размерный ряд.
- Полиуретановый уплотнитель по периметру двери для защиты от попадания влаги.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
- Съемный кабельный ввод облегчает монтаж и подключение оборудования.
![Корпус металлический ЩМП-6.6.1-0 (600х600х150мм) У2 IP54 IEK](https://cdn-02.iek.ru/imgproxy/MSCJ8O_VrtFGJG24_pAV-MaZ3KIhKFR1pch8vCgVD2A/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2JjY2Y5YjBkYzVlNWE4MmQ1MmY5ZTJhMTZiYzk5YWFlNWE1ODFhYjA5YjJhYzY5OGI4MDlmZjJjMzYyZmFiYzQucG5n.png)
Особенности конструкции
Технические характеристики
Высота, мм | 600 |
Ширина, мм | 600 |
Глубина, мм | 150 |
Степень защиты - IP | IP54 |
Климатическое исполнение | У2 |
Номинальный ток, А | 630 |
Номер цвета RAL | 7035 |
Толщина стенки шкафа, мм | 1.0 |
Монтажная глубина - ниши, мм | - |
Вес, кг | 17,2 |
Тип крышки | Закрытого типа (закрывающаяся) |
Тип монтажа | EV000945 |
Вид установки | Навесной, напольный |
Угол открытия двери, ° | 105 |
Защитное покрытие поверхности | IEK_V0000105 |
Количество вводов | 6 |
Тип дверцы - люка | Одинарный/единичный |
Толщина металла, мм | 1 |
С монтажной платой | Да |
Ввод кабеля | Снизу |
Возможно расширение | Нет |
Материал корпуса | Сталь |
Толщина двери или крышки шкафа, мм | 1 |
Форма крышки | Закрытого типа (закрывающаяся) |
Наличие замка в двери | Да |
Фактура поверхности | Шагрень |
Количество модулей | - |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки.
Провод заземления - 1 шт.
Кольцо 006-012-25 - 4 шт.
Зацеп - 4 шт.
Сальник - 6 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 2 шт.
Инструкция по монтажу - 1 экз.
Паспорт - 1 экз.
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 1 |
Единицы измерения | шт | шт |
Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4606056099348 | 4606056099348 |
Вес брутто, кг | 18.1 | 18.1 |
Вес нетто, кг | 17.7 | 17.7 |
Объем, м^3 | 0.060516 | 0.060516 |
Длина, см | 16 | 61.5 |
Высота, см | 61.5 | 16 |
Ширина, см | 61.5 | 61.5 |
Способ нанесения информации | На стикер | На стикер |
