TITAN 5 Корпус металлический ЩМП-80.80.20 УХЛ1 IP66 IEK
Основные характеристики
Высота, мм | 800 |
Ширина, мм | 800 |
Глубина, мм | 200 |
Степень защиты - IP | IP66 |
Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования. Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.

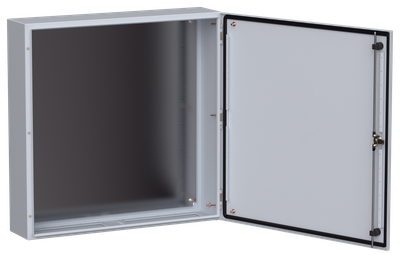

![TITAN 5 Корпус металлический ЩМП-80.80.20 УХЛ1 IP66 IEK](https://cdn-02.iek.ru/imgproxy/aGvnnEfdSGrgjuYa0l4bkRTMJuRFcPuKKL1qzOxAlQs/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzhjZGQyYWM3Yzk1YWNmYmJkYjAzYmNiNTZjNDg5NTE1MDUyZDJjMDRhY2FlODkwYmFlOTkyZjVkZTZlMWIyOWEucG5n.png)
Особенности конструкции
Технические характеристики
Высота, мм | 800 |
Ширина, мм | 800 |
Глубина, мм | 200 |
Степень защиты - IP | IP66 |
Климатическое исполнение | УХЛ1 |
Номинальный ток, А | 630 |
Номер цвета RAL | 7035 |
Толщина стенки шкафа, мм | 1.4 |
Монтажная глубина - ниши, мм | - |
Вес, кг | 32,79 |
Тип крышки | Закрытого типа (закрывающаяся) |
Тип монтажа | EV000945 |
Вид установки | Навесной |
Макс статическая нагрузка на дверь / оболочку, Н | 300 / 1400 |
Подходит для применения вне помещений | Да |
Прозрачная дверца или крышка | Нет |
Цвет | Серый |
Защитное покрытие поверхности | Порошковая окраска |
Тип дверцы - люка | Одинарный/единичный |
Толщина металла, мм | 1,4 |
Номин ток - In, А | 630 |
С замком | Да |
С монтажной платой | Да |
Ввод кабеля | Снизу |
Возможно расширение | Нет |
Материал корпуса | Сталь |
Толщина двери или крышки шкафа, мм | 1,4 |
Форма крышки | Закрытого типа (закрывающаяся) |
Наличие замка в двери | Да |
Фактура поверхности | Шагрень матовая |
Количество модулей | - |
Документация
Сертификаты
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Сертификат добровольный ГОСТ Р (PDF, 0.566 MB)
Сертификат добровольный ГОСТ Р (PDF, 0.503 MB)
Декларация ТР ТС (PDF, 4.525 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 0.418 MB)
Отказное письмо ТР ТС НВО (PDF, 3.033 MB)
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Болт фланцевый М6х14 - 4 шт.
Гайка фланцевая М6 - 4 шт.
Гайка фланцевая М8 - 2 шт.
Зацеп - 4 шт.
Втулка - 4 шт.
Провод заземления - 1 шт.
Ключ - 1 шт.
Кольцо 006-012-25 - 4 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Инструкция по монтажу - 1 экз.
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 1 |
Единицы измерения | шт | шт |
Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4610084736021 | 4610084736021 |
Вес брутто, кг | 33 | 33 |
Вес нетто, кг | 32.59 | 32.59 |
Объем, м^3 | 0.153141 | 0.153141 |
Длина, см | 22.5 | 22.5 |
Высота, см | 82.5 | 82.5 |
Ширина, см | 82.5 | 82.5 |
Способ нанесения информации | На стикер | На стикер |
