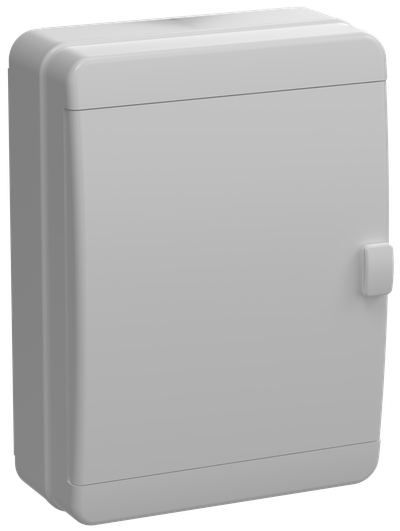

TEKFOR Корпус пластиковый КМПн-24 IP65 серая непрозрачная дверь IEK
Артикул:
Основные характеристики
Тип монтажа | Поверхностного монтажа |
Ширина по количеству модульных расстояний | 24 |
Кол-во рядов | 2 |
Цвет | Серый |
Степень защиты - IP | IP65 |
Описание
Корпуса серии TEKFOR IP65 предназначены для установки модульного оборудования. Используются для организации распределительных щитов в помещениях с большим содержанием пыли и влаги, например, в гаражах, производственных помещениях, подвалах, автомойках, на складах, а также на открытом воздухе. Изготовлены из прочного ABS-пластика, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Просторное основание корпуса позволяет прокладывать провода под DIN-рейкой и по бокам от монтажной рамы.
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.
- Увеличенное расстояние между клеммным блоком и контактной группой автоматов позволяет легко организовать и промаркировать проводники.
- Съемная монтажная рама позволяет собирать щит на стенде.
- Регулировка расстояния между DIN-рейками в трех положениях 125, 150, 175 мм предоставляет возможность установки нестандартного модульного оборудования.
- Введение проводников реализовано через съемную планку с эластичной мембраной позволяя исключить использование дополнительных сальников.
- Лицевые панели снимаются с крышки корпуса и обеспечивают быстрый доступ к установленным элементам.
- Крышка корпуса при помощи специальных винтов-шарниров открывается без полного снятия, упрощая обслуживание щита.
- Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
![TEKFOR Корпус пластиковый КМПн-24 IP65 серая непрозрачная дверь IEK](https://cdn-02.iek.ru/imgproxy/HhTYYnDyQ2tJjkJSJ6EtqY9NFUVK1gCjPNRj63-riiA/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzlkMjU0NDkyZmI5NTQzNjM4YWQzNzhiNjRkZjA2NjcwNzg1YzlmYTRhZGNhNWQxMjdkNmYyZmNhNjNkM2Q1OWEucG5n.png)
Особенности конструкции
Технические характеристики
Тип монтажа | Поверхностного монтажа |
Ширина по количеству модульных расстояний | 24 |
Кол-во рядов | 2 |
Цвет | Серый |
Степень защиты - IP | IP65 |
Высота, мм | 410.0 |
Ширина, мм | 300.0 |
Глубина, мм | 153.0 |
Номер цвета RAL | 7035 |
Материал корпуса | Пластик |
Монтажная глубина - ниши, мм | - |
DIN-рейка | Да |
С монтажной платой | Да |
Прозрачная дверца или крышка | Да |
С замком | Да |
Форма крышки | Закрытого типа (закрывающаяся) |
Возможно расширение | Нет |
С прозрачной крышкой | Да |
Тип крышки | Закрытого типа (закрывающаяся) |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Информационные материалы
Комплектация
DIN-рейка - 2 шт.
Набор для крепления DIN-реек - 1 шт.
Суппорт для шин - 1 шт.
Шина 6х9мм, 13 отв. – 2 шт.
Заглушка модульная - 1 шт.
Петли для фасада - 2 шт.
Заглушки отверстий - 4 шт.
Комплект метизов - 1 шт.
Маркировочная лента - 4 шт.
Паспорт - 1 шт.
Инструкция по сборке - 1 шт.
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 1 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | КАРТОН | КАРТОН |
Штрихкод | 4610084614459 | 4610084614459 |
Вес брутто, кг | 2.576 | 2.576 |
Вес нетто, кг | 2.211 | 2.211 |
Объем, м^3 | 0.0214 | 0.0214 |
Длина, см | 41.8 | 41.8 |
Высота, см | 16.1 | 16.1 |
Ширина, см | 31.8 | 31.8 |
Способ нанесения информации | На стикер | На стикер |
