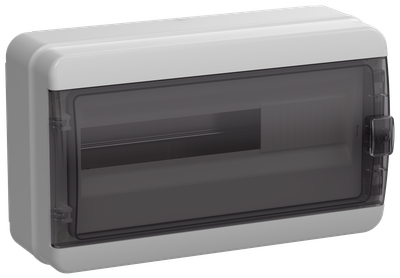

TEKFOR Корпус пластиковый КМПн-18 IP65 черная прозрачная дверь IEK
Артикул:
Основные характеристики
Тип монтажа | Поверхностного монтажа |
Ширина по количеству модульных расстояний | 18 |
Кол-во рядов | 1 |
Цвет | Серый |
Степень защиты - IP | IP65 |
Описание
Корпуса серии TEKFOR IP65 предназначены для установки модульного оборудования. Используются для организации распределительных щитов в помещениях с большим содержанием пыли и влаги, например, в гаражах, производственных помещениях, подвалах, автомойках, на складах, а также на открытом воздухе. Изготовлены из прочного ABS-пластика и поликарбоната, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Просторное основание корпуса позволяет прокладывать провода под DIN-рейкой и по бокам от монтажной рамы.
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.
- Увеличенное расстояние между клеммным блоком и контактной группой автоматов позволяет легко организовать и промаркировать проводники.
- Введение проводников реализовано через съемную планку с эластичной мембраной позволяя исключить использование дополнительных сальников.
- Лицевые панели снимаются с крышки корпуса и обеспечивают быстрый доступ к установленным элементам.
- Крышка корпуса при помощи специальных винтов-шарниров открывается без полного снятия, упрощая обслуживание щита.
- Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
![TEKFOR Корпус пластиковый КМПн-18 IP65 черная прозрачная дверь IEK](https://cdn-02.iek.ru/imgproxy/Lp1qxLmpC8C8ZpcpU-FQJpSn1XjlnnquLrnIt2V0glo/q:100/rs:fit:800/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzFlZjYxNTk4MzY4MWM4N2JlNmZjNTVhZDk5NWNhNTkxMTAzY2Y3ODY4ZWFiNmM1ZDJlNjhjYmZhYWJhNDdkMWEucG5n.avif)
Особенности конструкции
Технические характеристики
Тип монтажа | Поверхностного монтажа |
Ширина по количеству модульных расстояний | 18 |
Кол-во рядов | 1 |
Цвет | Серый |
Степень защиты - IP | IP65 |
Высота, мм | 245.0 |
Ширина, мм | 408.0 |
Глубина, мм | 153.0 |
Номер цвета RAL | 7035 |
Материал корпуса | Пластик |
Тип крышки | Закрытого типа (закрывающаяся) |
Форма крышки | Закрытого типа (закрывающаяся) |
DIN-рейка | Да |
Возможно расширение | Нет |
Монтажная глубина - ниши, мм | - |
Прозрачная дверца или крышка | Да |
С замком | Да |
С монтажной платой | Да |
С прозрачной крышкой | Да |
Документация
Сертификаты
Паспорта и РЭ

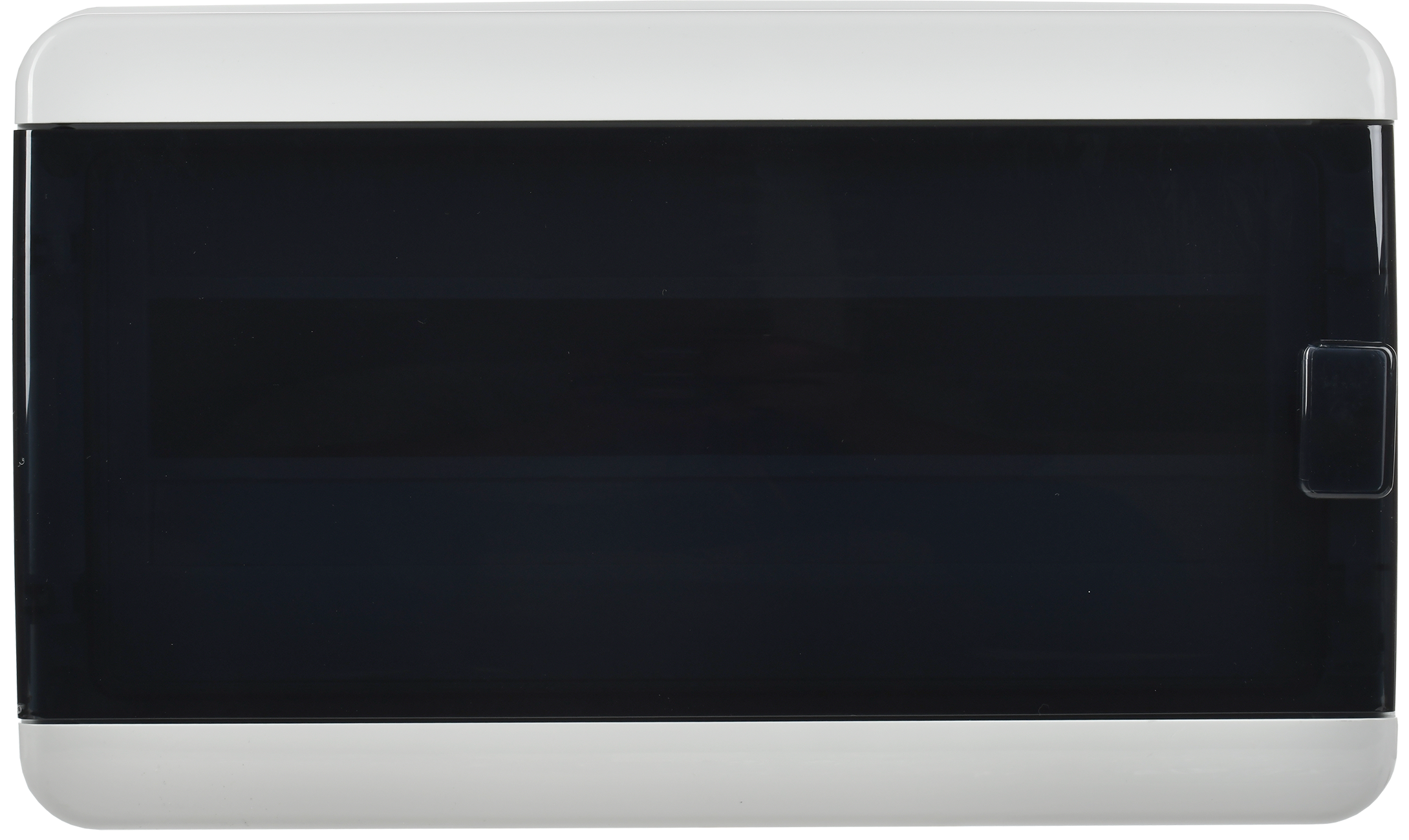

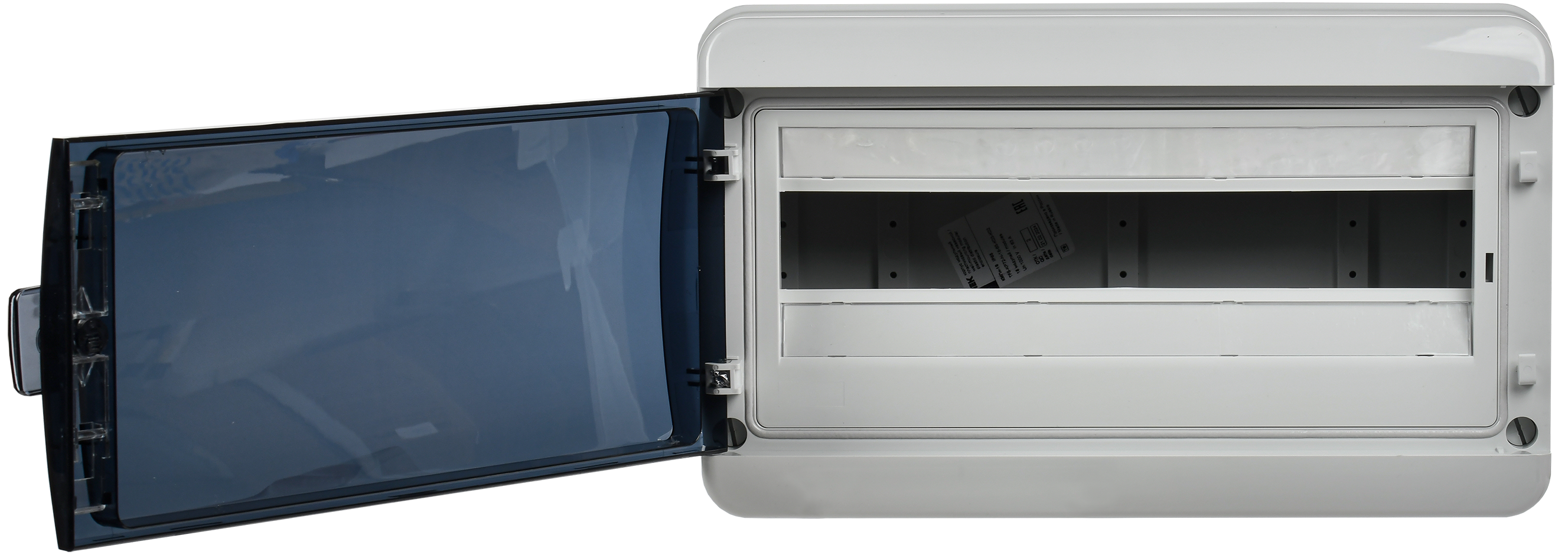

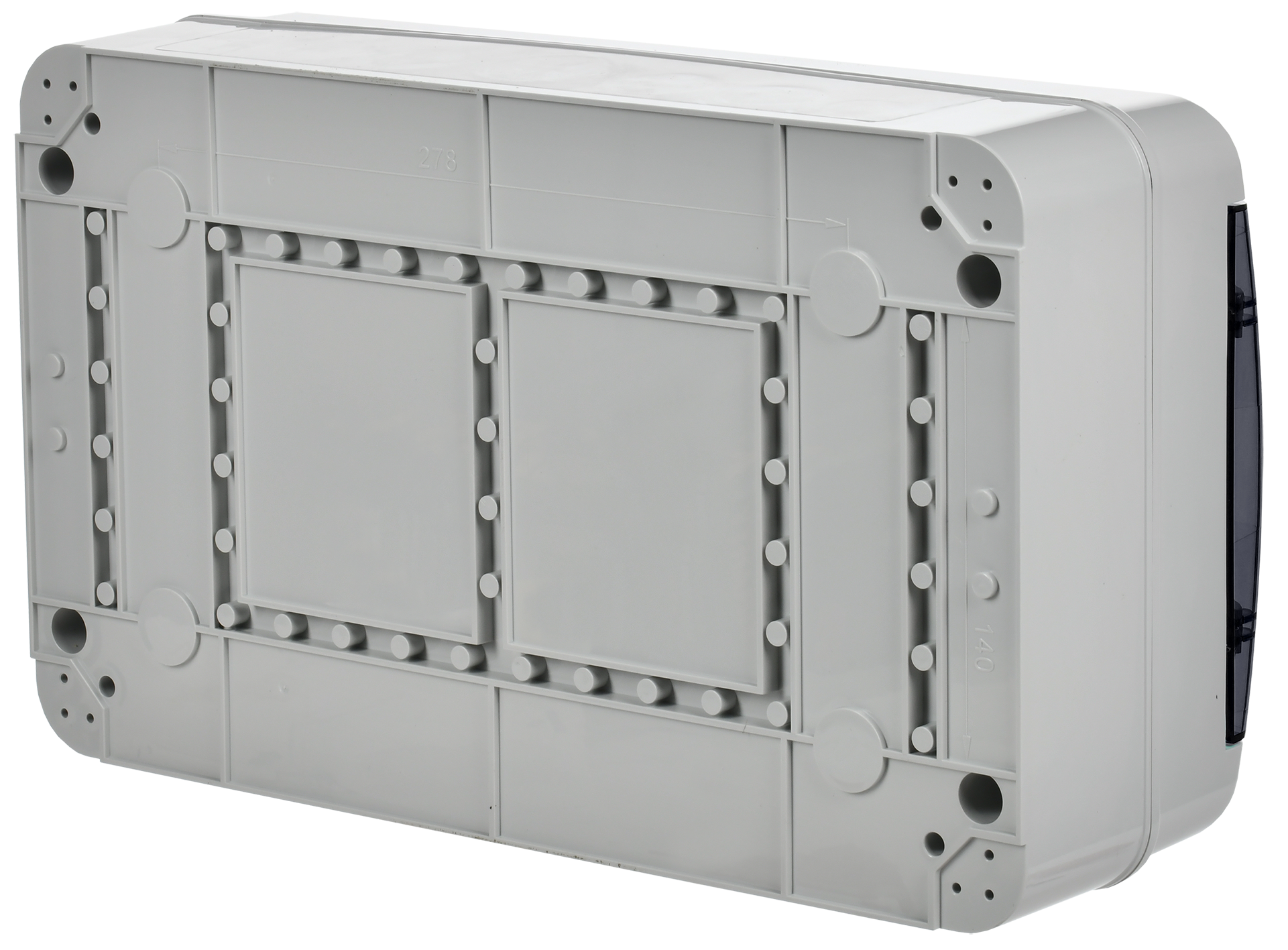

Дополнительные изображения

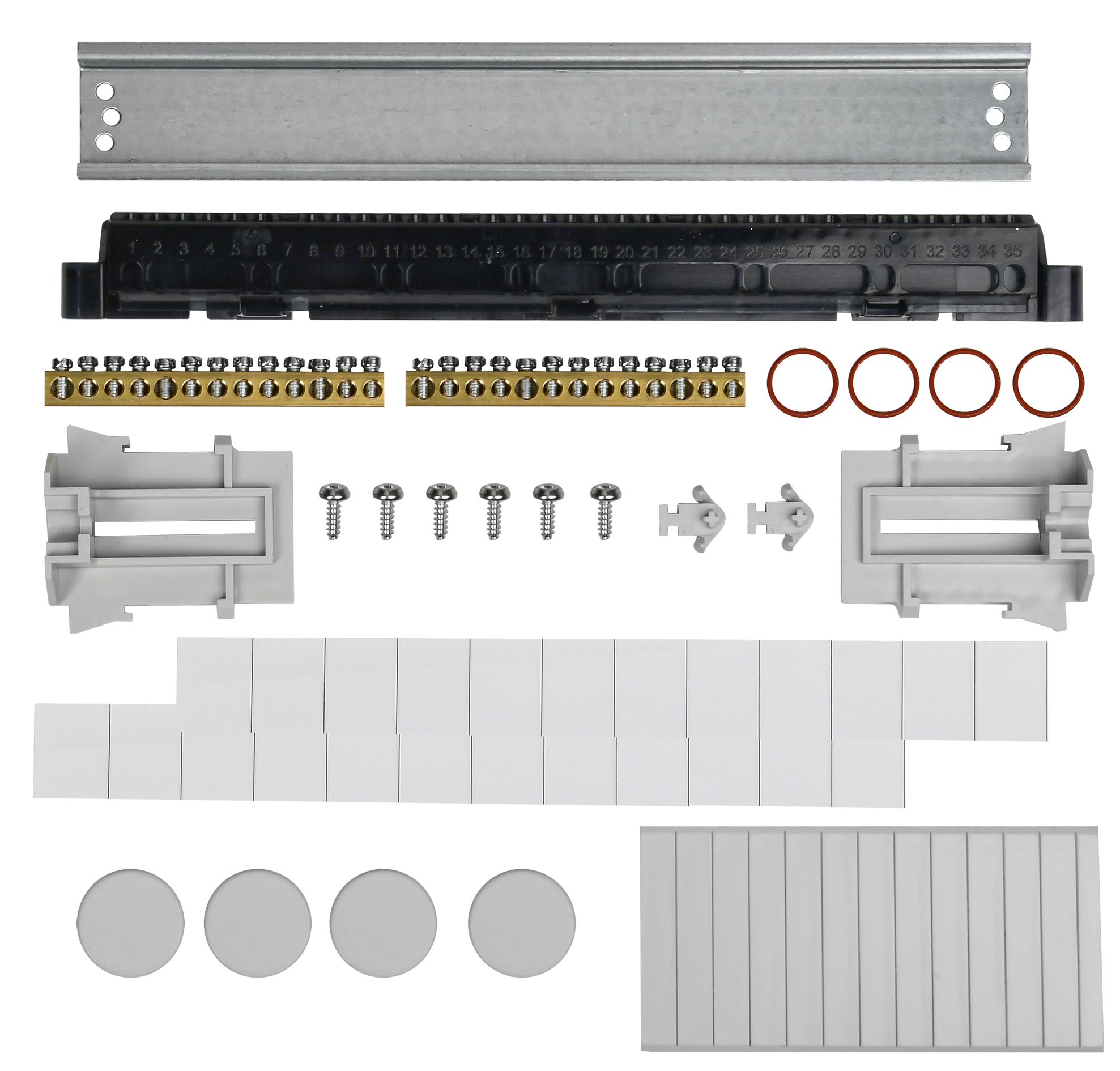

Комплектация
DIN-рейка - 1 шт.
Набор для крепления DIN-реек - 1 шт.
Суппорт для шин - 1 шт.
Шина 6х9мм, 9 отв. – 2 шт.
Заглушка модульная - 1 шт.
Петли для фасада - 2 шт.
Заглушки отверстий - 4 шт.
Комплект метизов - 1 шт.
Маркировочная лента - 2 шт.
Паспорт - 1 шт.
Инструкция по сборке - 1 шт.
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 1 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | КАРТОН | КАРТОН |
Штрихкод | 4610084614114 | 4610084614114 |
Вес брутто, кг | 2.078 | 2.078 |
Вес нетто, кг | 1.834 | 1.834 |
Объем, м^3 | 0.017475 | 0.017475 |
Длина, см | 43 | 43 |
Высота, см | 16 | 16 |
Ширина, см | 25.4 | 25.4 |
Способ нанесения информации | На коробку | На коробку |
