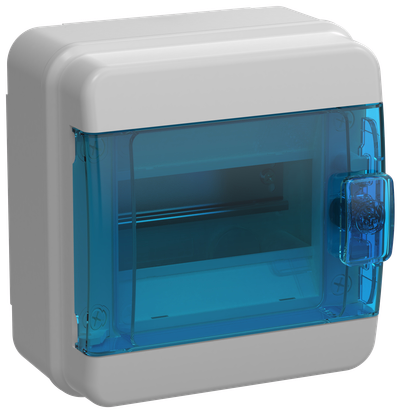

TEKFOR Корпус пластиковый КМПн-6 IP65 синяя прозрачная дверь IEK
Артикул:
Основные характеристики
Тип монтажа | Поверхностного монтажа |
Ширина по количеству модульных расстояний | 6 |
Кол-во рядов | 1 |
Цвет | Серый |
Степень защиты - IP | IP65 |
Описание
Корпуса серии TEKFOR IP65 предназначены для установки модульного оборудования. Используются для организации распределительных щитов в помещениях с большим содержанием пыли и влаги, например, в гаражах, производственных помещениях, подвалах, автомойках, на складах, а также на открытом воздухе. Изготовлены из прочного ABS-пластика и поликарбоната, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Просторное основание корпуса позволяет прокладывать провода под DIN-рейкой и по бокам от монтажной рамы.
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.
- Увеличенное расстояние между клеммным блоком и контактной группой автоматов позволяет легко организовать и промаркировать проводники.
- Введение проводников реализовано через съемную планку с эластичной мембраной позволяя исключить использование дополнительных сальников.
- Лицевые панели снимаются с крышки корпуса и обеспечивают быстрый доступ к установленным элементам.
- Крышка корпуса при помощи специальных винтов-шарниров открывается без полного снятия, упрощая обслуживание щита.
- Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
Особенности конструкции
Технические характеристики
Тип монтажа | Поверхностного монтажа |
Ширина по количеству модульных расстояний | 6 |
Кол-во рядов | 1 |
Цвет | Серый |
Степень защиты - IP | IP65 |
Высота, мм | 178.0 |
Ширина, мм | 168.0 |
Глубина, мм | 114.0 |
Номер цвета RAL | 7035 |
Материал корпуса | Пластик |
DIN-рейка | Да |
Возможно расширение | Нет |
Монтажная глубина - ниши, мм | - |
Прозрачная дверца или крышка | Да |
С замком | Да |
С монтажной платой | Нет |
С прозрачной крышкой | Да |
Тип крышки | Закрытого типа (закрывающаяся) |
Форма крышки | Закрытого типа (закрывающаяся) |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Комплектация
DIN-рейка - 1 шт.
Заглушка модульная - 1 шт.
Суппорт для шин - 1 шт.
Шина 6х9мм, 7 отв. – 2 шт.
Заглушки отверстий - 4 шт.
Комплект метизов - 1 шт.
Маркировочная лента - 2 шт.
Паспорт - 1 шт.
Инструкция по сборке - 1 шт.
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 4 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА |
Материал упаковки | КАРТОН | ПОЛИВИНИЛХЛОРИД (PVC) |
Штрихкод | 4610084780291 | 4610084780314 |
Вес брутто, кг | 0.7832 | 3.1328 |
Вес нетто, кг | 0.712 | 2.848 |
Объем, м^3 | 0.0034 | 0.015288 |
Длина, см | 17 | 36.4 |
Высота, см | 11.3 | 17.5 |
Ширина, см | 17.7 | 24 |
Способ нанесения информации | На стикер | На стикер |
