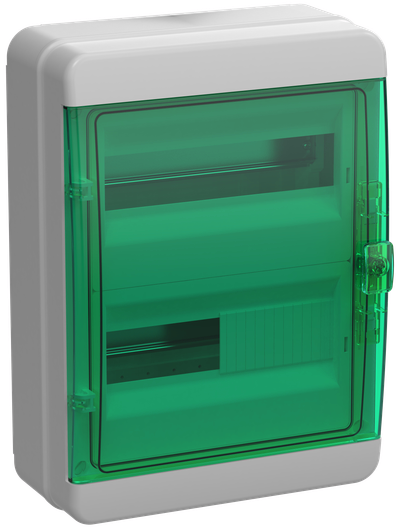

TEKFOR Корпус пластиковый КМПн-24 IP65 зеленая прозрачная дверь IEK
Новинка
- Видео
Артикул:
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 24 |
| Кол-во рядов | 2 |
| Цвет | Серый |
| Степень защиты - IP | IP65 |
Описание
Корпуса серии TEKFOR IP65 предназначены для установки модульного оборудования. Используются для организации распределительных щитов в помещениях с большим содержанием пыли и влаги, например, в гаражах, производственных помещениях, подвалах, автомойках, на складах, а также на открытом воздухе. Изготовлены из прочного ABS-пластика и поликарбоната, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Просторное основание корпуса позволяет прокладывать провода под DIN-рейкой и по бокам от монтажной рамы.
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.
- Увеличенное расстояние между клеммным блоком и контактной группой автоматов позволяет легко организовать и промаркировать проводники.
- Съемная монтажная рама позволяет собирать щит на стенде.
- Регулировка расстояния между DIN-рейками в трех положениях 125, 150, 175 мм предоставляет возможность установки нестандартного модульного оборудования.
- Введение проводников реализовано через съемную планку с эластичной мембраной позволяя исключить использование дополнительных сальников.
- Лицевые панели снимаются с крышки корпуса и обеспечивают быстрый доступ к установленным элементам.
- Крышка корпуса при помощи специальных винтов-шарниров открывается без полного снятия, упрощая обслуживание щита.
- Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 24 |
| Кол-во рядов | 2 |
| Цвет | Серый |
| Степень защиты - IP | IP65 |
| Высота, мм | 410.0 |
| Ширина, мм | 300.0 |
| Глубина, мм | 153.0 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Пластик |
| DIN-рейка | Да |
| Возможно расширение | Нет |
| Монтажная глубина - ниши, мм | - |
| Прозрачная дверца или крышка | Да |
| С замком | Да |
| С монтажной платой | Да |
| С прозрачной крышкой | Да |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Форма крышки | Закрытого типа (закрывающаяся) |
Документация
Сертификаты
Паспорта и РЭ

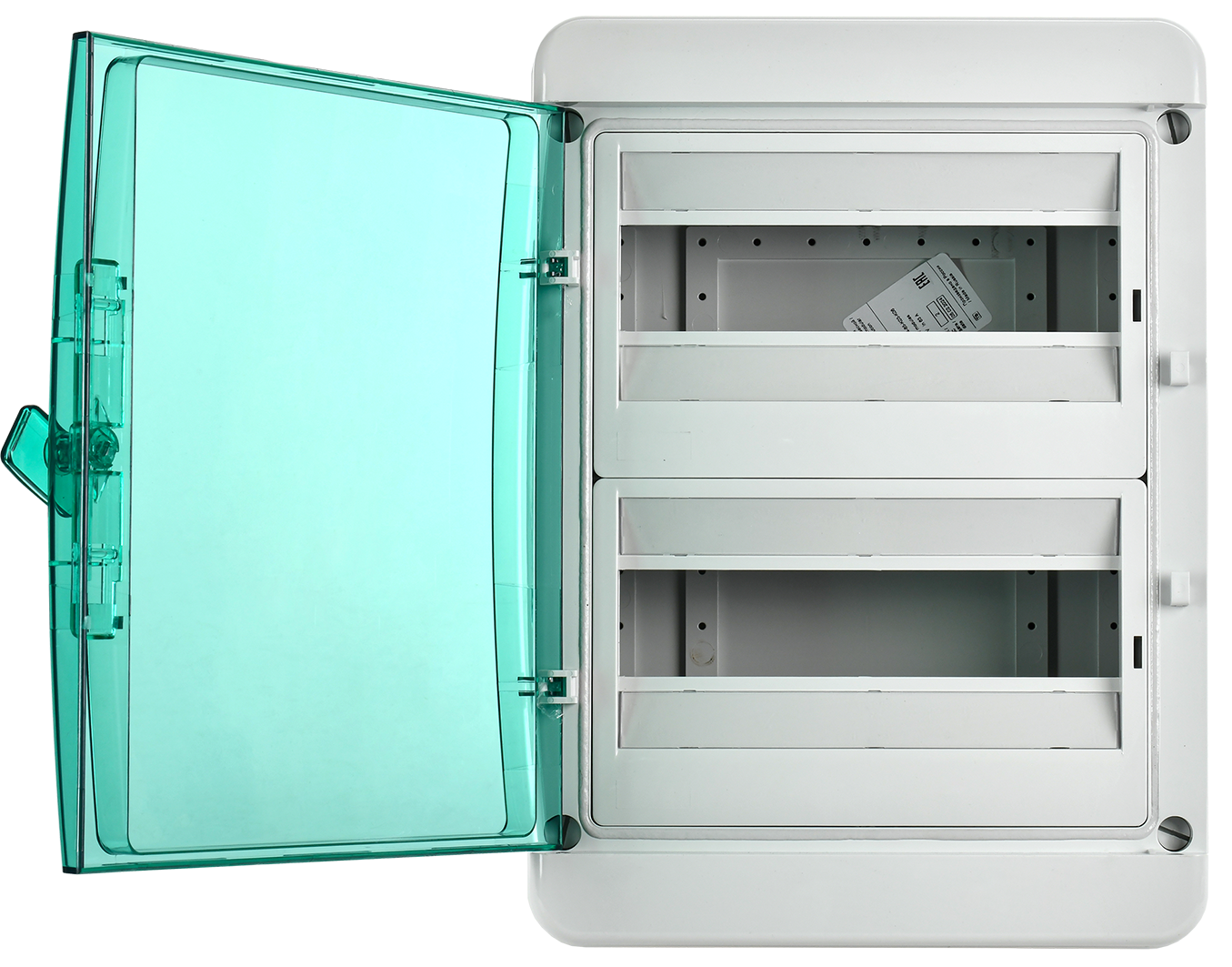

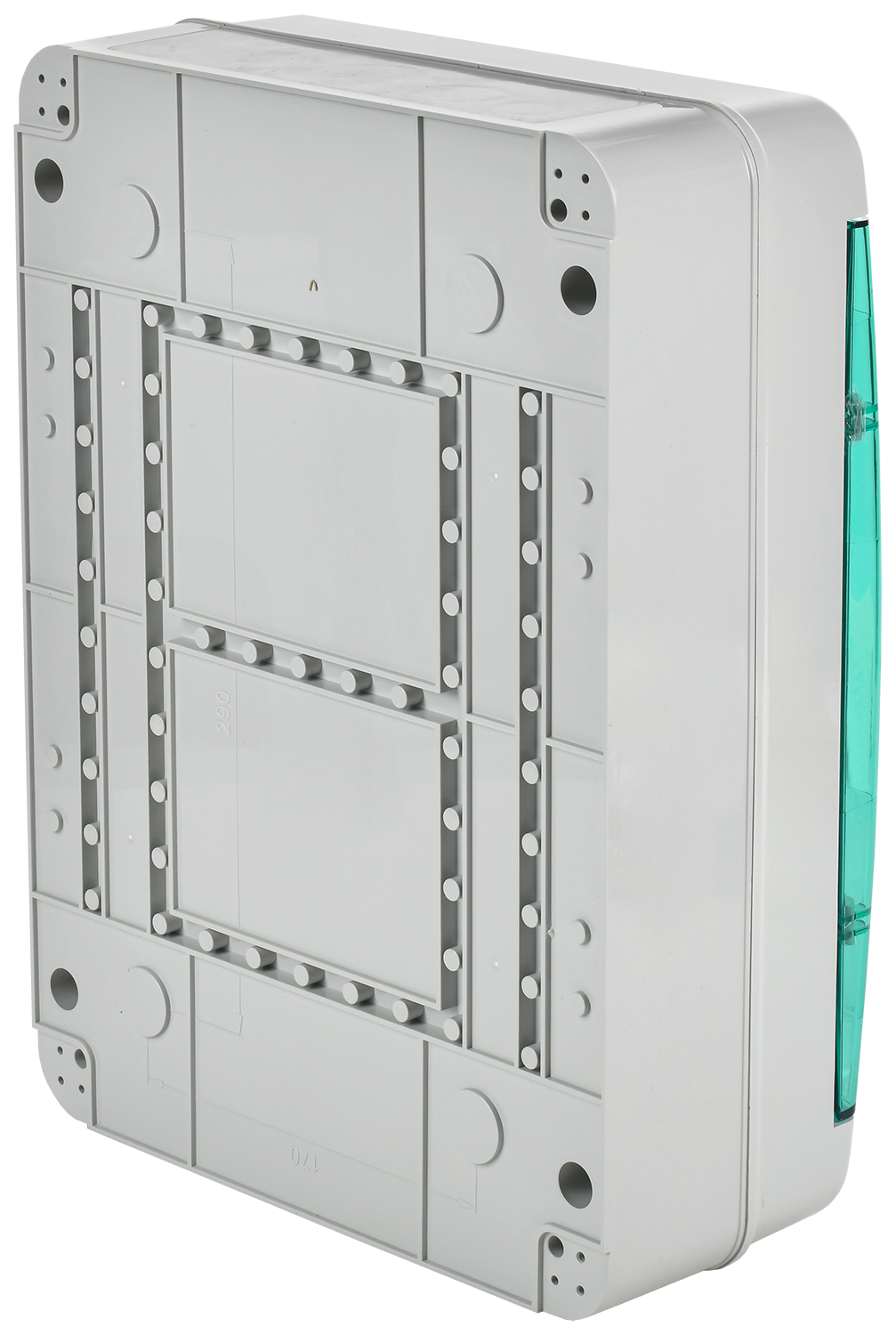

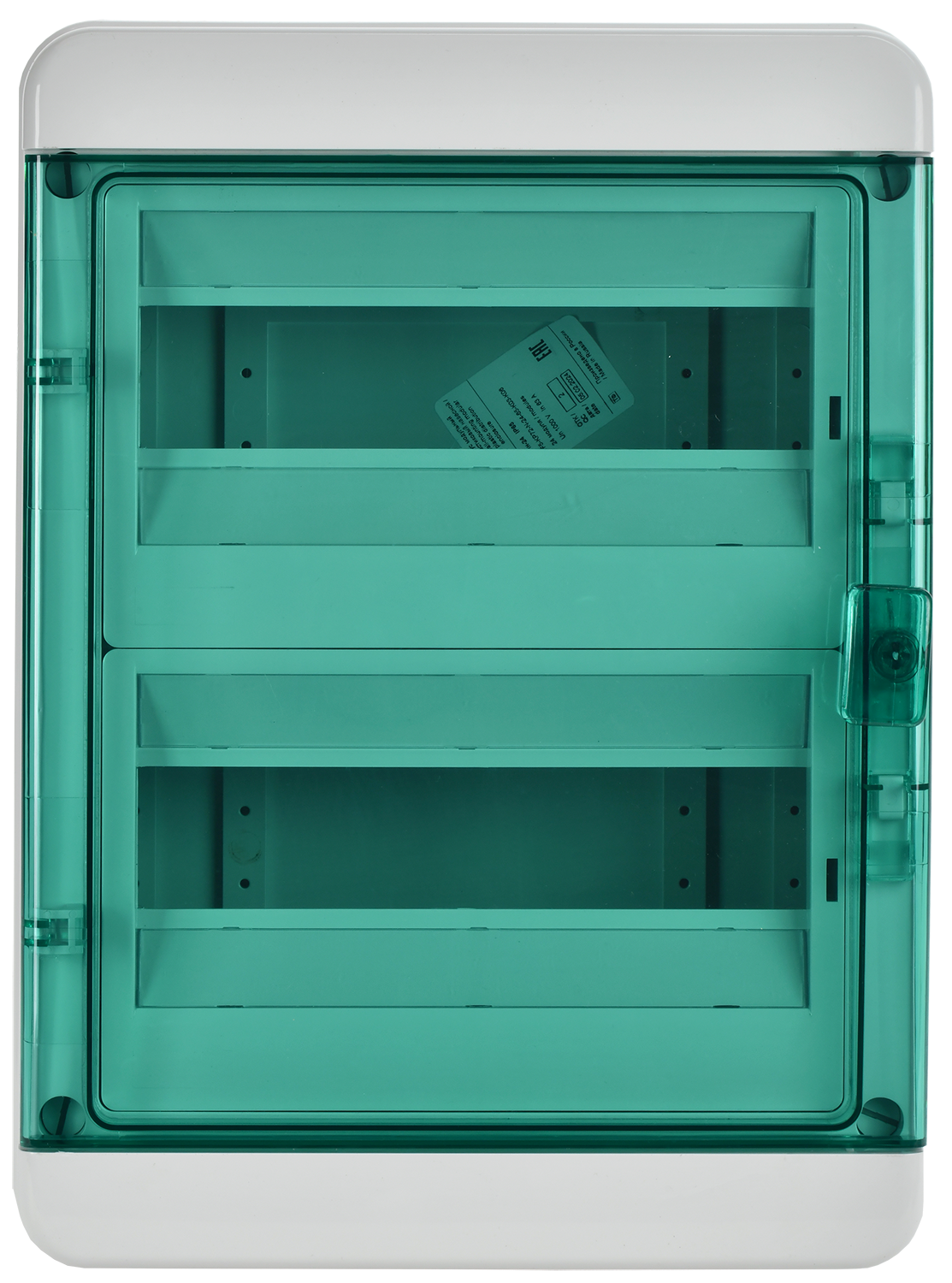

Дополнительные изображения
Комплектация
DIN-рейка - 2 шт.
Набор для крепления DIN-реек - 1 шт.
Суппорт для шин - 1 шт.
Шина 6х9мм, 13 отв. – 2 шт.
Заглушка модульная - 1 шт.
Петли для фасада - 2 шт.
Заглушки отверстий - 4 шт.
Комплект метизов - 1 шт.
Маркировочная лента - 4 шт.
Паспорт - 1 шт.
Инструкция по сборке - 1 шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4610084614213 | 4610084614213 |
| Вес брутто, кг | 2.597 | 2.597 |
| Вес нетто, кг | 2.245 | 2.245 |
| Объем, м^3 | 0.02115 | 0.02115 |
| Длина, см | 41.7 | 41.7 |
| Высота, см | 16 | 16 |
| Ширина, см | 31.7 | 31.7 |
| Способ нанесения информации | На коробку | На коробку |
