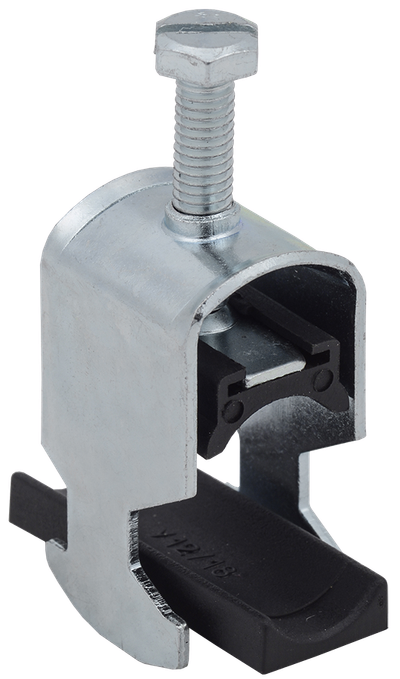

Зажим кабельный для С-профиля диаметр кабеля 12-18мм IEK
![Зажим кабельный для С-профиля диаметр кабеля 12-18мм IEK](https://cdn-02.iek.ru/imgproxy/mQrB-tRB5uPIlGe5HKLoLaVDjmvDZPSz8Nh1lRp-GbI/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzgyMTgzNjJjNGZmZGEzMGQzMDRkMGE2MzYwNmY0OGVlZmYyNjVjYjAyNjc3YjM5MWYzYWI0MGRhMzhhOGE4YzYucG5n.png)
Артикул:
Основные характеристики
Толщина шинопровода, мм | 12...18 |
Ширина шинопровода, мм | 12...18 |
Подходит для | Прочее |
Высота, мм | 71 |
Глубина, мм | 40 |
Описание
Кабельный зажим для С-профиля предназначен для создания упорядоченных систем распределения проводников в электрощитах и удерживания проводов с помощью рейки с С-образным сечением, для крепления кабеля на монтажных траверсах и кабельных рейках с контактом ЭМС. Помогает снять весовую нагрузку от тяжелых проводов с соединений и контактов, обеспечивая дополнительную надежность сборки. Также подходит для крепления проводов на соответствующем профиле кабеленесущих систем и лотков. Конструктивно зажимы выполнены из оцинкованной стали, с установленным пластиковым держателем, изготовленным из не поддерживающего горение пластика.
Срок службы:
15 лет
Гарантия:
1 год
Преимущества
- Простая и быстрая установка без использования специального инструмента.
- Специальный пластиковый держатель исключает повреждение провода в процессе эксплуатации.
- Широкий номенклатурный ряд охватывает большинство применяемых сечений проводников.
![Зажим кабельный для С-профиля диаметр кабеля 12-18мм IEK](https://cdn-02.iek.ru/imgproxy/mQrB-tRB5uPIlGe5HKLoLaVDjmvDZPSz8Nh1lRp-GbI/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzgyMTgzNjJjNGZmZGEzMGQzMDRkMGE2MzYwNmY0OGVlZmYyNjVjYjAyNjc3YjM5MWYzYWI0MGRhMzhhOGE4YzYucG5n.png)
Особенности конструкции
Технические характеристики
Толщина шинопровода, мм | 12...18 |
Ширина шинопровода, мм | 12...18 |
Подходит для | Прочее |
Высота, мм | 71 |
Глубина, мм | 40 |
Для провода круглого сечения | Да |
Для провода плоской формы | Нет |
Для провода сегметного сечения | Нет |
Макс допустимый ток Ie, А | - |
Номин напряжение, В | 230/400 |
Температура эксплуатации, °C | -40...+60 |
Ширина, мм | 22 |
Макс поперечное сечение проводника, мм² | 254 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Групповая | Транспортная | |
---|---|---|
Количество | 20 | 700 |
Единицы измерения | шт | шт |
Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС |
Материал упаковки | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056654981 | 4606056654998 |
Вес брутто, кг | 0.714 | 25 |
Вес нетто, кг | 0.614 | 24.5 |
Объем, м^3 | 0.0006 | 0.038976 |
Длина, см | 25 | 42 |
Высота, см | 3 | 29 |
Ширина, см | 8 | 32 |
Способ нанесения информации | На стикер | На стикер |
