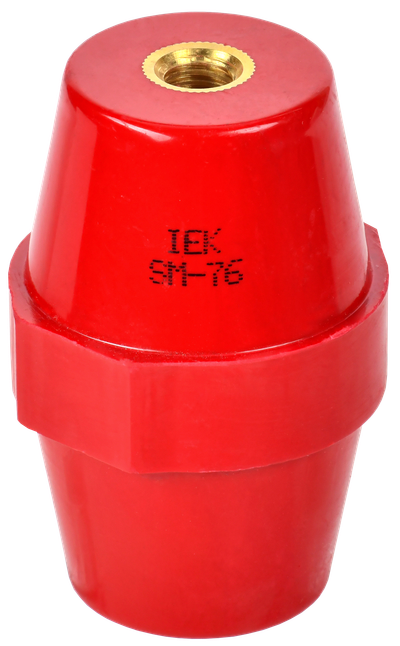

Изолятор SM76 (М10) силовой IEK
![Изолятор SM76 (М10) силовой IEK](https://cdn-02.iek.ru/imgproxy/t7lQZBcobm607MfDnTuPCv_Zxzv5TIgTnPWE4Vyz1RQ/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzdjZWVkYTVmNDU5ODY0YzAxY2U0ODQ0YzFlMzEzMmI4NjBmZmQwODk2OTA4Y2RmZjYzNTMxNGY3YjE5M2M1MjkucG5n.webp)
Основные характеристики
Количество полюсов | 1 |
Макс. номин. ток, А | 1250 |
Метрический размер резьбы - М | 10 |
Пакет шин 5(3), 10(2) | Нет |
Вес, г | 250 |
Описание
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Срок службы:
30 лет
Гарантия:
3 года
Преимущества
- Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
![Изолятор SM76 (М10) силовой IEK](https://cdn-02.iek.ru/imgproxy/hDp5jhozCjcT2jJGXZcF_0jWN9dQMOY6df0cELv6sPA/q:100/rs:fit:800/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzdjZWVkYTVmNDU5ODY0YzAxY2U0ODQ0YzFlMzEzMmI4NjBmZmQwODk2OTA4Y2RmZjYzNTMxNGY3YjE5M2M1MjkucG5n.avif)
Особенности конструкции
Технические характеристики
Количество полюсов | 1 |
Макс. номин. ток, А | 1250 |
Метрический размер резьбы - М | 10 |
Пакет шин 5(3), 10(2) | Нет |
Вес, г | 250 |
Вид или марка материала | Полиамид усиленный стекловолокном |
Выдерж напряж грозового импульса, кВ | 25.0 |
Высота, мм | 76.0 |
Длина резьбы, мм | 16 |
Материал | Полимерный материал |
Механ разрушающая сила на изгиб, кН | 30 |
Механ разрушающий крутящий момент, кНм | 0.8 |
Наибольший наружн диаметр, мм | 50 |
Наименьший наружн диаметр, мм | 36 |
Номин раб напряжение, В | 1000 |
Расстояние между шинами, мм | 50...125 |
Температура эксплуатации, °C | -40...60 |
Цвет | Красный |
Документация
Сертификаты
Отказное письмо ТР ТС НВО (PDF, 1.010 MB)
Сертификат добровольный ГОСТ Р (PDF, 0.487 MB)
Отказное письмо ТР ТС НВО, ЭМС, ТР ЕАЭС (PDF, 0.608 MB)
Отказное письмо ТР ЕАЭС (PDF, 0.652 MB)
Сертификат добровольный отраслевой (PDF, 2.167 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 10 | 100 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056119305 | 4606056119282 | 4606056119299 |
Вес брутто, кг | 0.24 | 2.4 | 24 |
Вес нетто, кг | 0.24 | 2.4 | 23 |
Объем, м^3 | 0.000328 | 0.002215 | 0.032844 |
Длина, см | 7.6 | 25.3 | 51 |
Высота, см | 5 | 8.5 | 23 |
Ширина, см | 5 | 10.3 | 28 |
Способ нанесения информации | На изделие | На стикер | На стикер |
