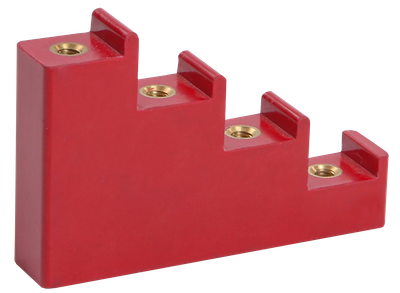

Изолятор ступенчатый ИС4-20 (М6) силовой IEK
![Изолятор ступенчатый ИС4-20 (М6) силовой IEK](https://cdn-02.iek.ru/imgproxy/vGxK3Q3hbWp2Z6qLGRj5JWB2-Lkgkquj7f3xSKqoPms/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzU3ZjQ4MGVjY2RiODQwNDRlNzExYzkzNzliOTQ0MjllYmY3OWViNzRkNzI4OWY1MDIwNDZiNzc4ZDkyMjBiN2IucG5n.webp)
Артикул:
Основные характеристики
Количество полюсов | 4 |
Макс. номин. ток, А | 300 |
Метрический размер резьбы - М | 6 |
Пакет шин 5(3), 10(2) | Нет |
Вес, г | 130 |
Описание
Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.
Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Срок службы:
30 лет
Гарантия:
3 года
Преимущества
- Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
![Изолятор ступенчатый ИС4-20 (М6) силовой IEK](https://cdn-02.iek.ru/imgproxy/0aJNK3VsOuPFTLQ2QxqSugATn3i3UW7GFkeKAL5oDTs/q:100/rs:fit:800/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzU3ZjQ4MGVjY2RiODQwNDRlNzExYzkzNzliOTQ0MjllYmY3OWViNzRkNzI4OWY1MDIwNDZiNzc4ZDkyMjBiN2IucG5n.avif)
Особенности конструкции
Технические характеристики
Количество полюсов | 4 |
Макс. номин. ток, А | 300 |
Метрический размер резьбы - М | 6 |
Пакет шин 5(3), 10(2) | Нет |
Вес, г | 130 |
Вид или марка материала | Полиамид усиленный стекловолокном |
Выдерж напряж грозового импульса, кВ | 7.5 |
Высота, мм | 66.0 |
Глубина, мм | 20.0 |
Диам отв под крепежные болты в шинах, мм | 6.6 |
Длина резьбы, мм | 10 |
Кратковрем выдерж напряж промышл частоты, кВ | 2.5 |
Материал | Полимерный материал |
Момент затяжки болтов крепленния шин, нм | 6.0 |
Напряж пробоя изоляции промышл частоты, кВ | 5.0 |
Номин раб напряжение, В | 660 |
Предел прочности на изгиб, Мпа | 125 |
Разрушающий крутящий момент, нм | 25 |
Расстояние между шинами, мм | 25 |
Температура эксплуатации, °C | -60...80 |
Цвет | Красный |
Ширина, мм | 100.0 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 2 | 120 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056215335 | 4606056215342 | 4606056215359 |
Вес брутто, кг | 0.138 | 0.275 | 16.5 |
Вес нетто, кг | 0.138 | 0.276 | 15.6 |
Объем, м^3 | 0.000096 | 0.00024 | 0.011466 |
Длина, см | 10 | 10 | 26 |
Высота, см | 2 | 4 | 21 |
Ширина, см | 6 | 6 | 21 |
Способ нанесения информации | На изделие | На стикер | На стикер |
