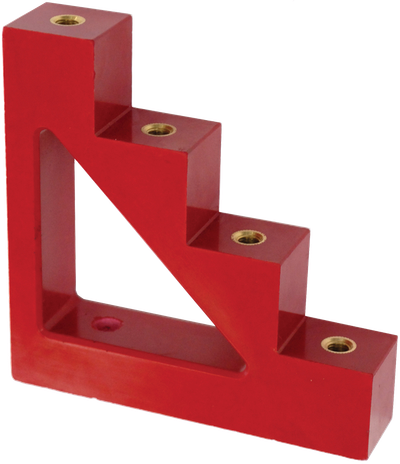

Изолятор ступенчатый ИС4-30 (М8) силовой с болтом IEK
Артикул:
Основные характеристики
| Количество полюсов | 4 |
| Макс. номин. ток, А | 450 |
| Метрический размер резьбы - М | 8 |
| Пакет шин 5(3), 10(2) | Нет |
| Выдерж напряж грозового импульса, кВ | 9.0 |
Описание
Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.
Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Срок службы:
30 лет
Гарантия:
3 года
Преимущества
- Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Особенности конструкции
Технические характеристики
| Количество полюсов | 4 |
| Макс. номин. ток, А | 450 |
| Метрический размер резьбы - М | 8 |
| Пакет шин 5(3), 10(2) | Нет |
| Выдерж напряж грозового импульса, кВ | 9.0 |
| Высота, мм | 132.0 |
| Глубина, мм | 30.0 |
| Диам отв под крепежные болты в шинах, мм | 9.0 |
| Длина резьбы, мм | 15 |
| Кол-во болтов на изолятор, шт | 4 |
| Кратковрем выдерж напряж промышл частоты, кВ | 2.5 |
| Материал | Полимерный материал |
| Момент затяжки болтов крепленния шин, нм | 10.0 |
| Напряж пробоя изоляции промышл частоты, кВ | 8.0 |
| Номин раб напряжение, В | 660 |
| Предел прочности на изгиб, Мпа | 125 |
| Разрушающий крутящий момент, нм | 50 |
| Расстояние между шинами, мм | 33 |
| Температура эксплуатации, °C | -60...80 |
| Цвет | Красный |
| Ширина, мм | 132.0 |
| Вес, г | 520 |
| Вид или марка материала | Полиамид усиленный стекловолокном |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 2 | 40 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056215458 | 4606056215465 | 4606056215472 |
| Вес брутто, кг | 0.55 | 1.1 | 22 |
| Вес нетто, кг | 0.55 | 1.1 | 21 |
| Объем, м^3 | 0.000501 | 0.001045 | 0.020034 |
| Длина, см | 13.2 | 13.2 | 31.5 |
| Высота, см | 3 | 6 | 24 |
| Ширина, см | 13.7 | 13.2 | 26.5 |
| Способ нанесения информации | На изделие | На стикер | На стикер |
