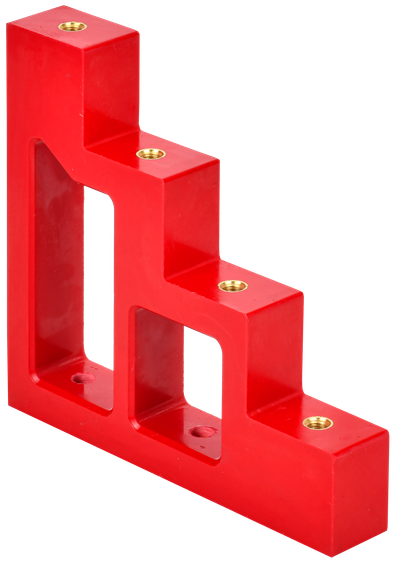

Изолятор ступенчатый ИС4-50 (М10) силовой IEK
![Изолятор ступенчатый ИС4-50 (М10) силовой IEK](https://cdn-02.iek.ru/imgproxy/qOHisV5Xvn5_YvX9hGFLHMYYS66RoMPU_n1778gbYLo/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzNhYWU0OWRmYTVkYWY1OWU0ZDU5NmY3MTM3YjYyY2U3Mjk0ZDYyYmU4YWQ1Mjg4ZjFkNWUzNTFjYmE2ZDlmMGEucG5n.webp)
Артикул:
Основные характеристики
Количество полюсов | 4 |
Макс. номин. ток, А | 860 |
Метрический размер резьбы - М | 10 |
Пакет шин 5(3), 10(2) | Нет |
Вес, г | 1160 |
Описание
Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.
Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
Срок службы:
30 лет
Гарантия:
3 года
Преимущества
- Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
![Изолятор ступенчатый ИС4-50 (М10) силовой IEK](https://cdn-02.iek.ru/imgproxy/fB_fCFPJCHafgnPLHv4bMru65aH663Ru8cts1RxB5ZQ/q:100/rs:fit:800/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzNhYWU0OWRmYTVkYWY1OWU0ZDU5NmY3MTM3YjYyY2U3Mjk0ZDYyYmU4YWQ1Mjg4ZjFkNWUzNTFjYmE2ZDlmMGEucG5n.avif)
Особенности конструкции
Технические характеристики
Количество полюсов | 4 |
Макс. номин. ток, А | 860 |
Метрический размер резьбы - М | 10 |
Пакет шин 5(3), 10(2) | Нет |
Вес, г | 1160 |
Вид или марка материала | Полиамид усиленный стекловолокном |
Выдерж напряж грозового импульса, кВ | 15.0 |
Высота, мм | 200.0 |
Глубина, мм | 36.0 |
Диам отв под крепежные болты в шинах, мм | 11.0 |
Длина резьбы, мм | 15 |
Кратковрем выдерж напряж промышл частоты, кВ | 2.5 |
Материал | Полимерный материал |
Момент затяжки болтов крепленния шин, нм | 12.0 |
Напряж пробоя изоляции промышл частоты, кВ | 14.0 |
Номин раб напряжение, В | 660 |
Предел прочности на изгиб, Мпа | 125 |
Разрушающий крутящий момент, нм | 60 |
Расстояние между шинами, мм | 53 |
Температура эксплуатации, °C | -60...80 |
Цвет | Красный |
Ширина, мм | 212.0 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 2 | 20 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056215427 | 4606056215434 | 4606056215441 |
Вес брутто, кг | 1.235 | 2.47 | 24.7 |
Вес нетто, кг | 1.235 | 2.47 | 23.2 |
Объем, м^3 | 0.00102 | 0.003024 | 0.020404 |
Длина, см | 21.2 | 21 | 36.5 |
Высота, см | 3.6 | 7.2 | 21.5 |
Ширина, см | 20 | 20 | 26 |
Способ нанесения информации | На изделие | На стикер | На стикер |
