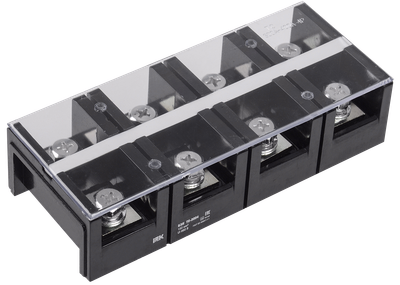

Блок зажимов наборный БЗН ТС-603 16мм2 60A 3 пары IEK
Артикул:
Основные характеристики
| Модель или исполнение | Трехфазная установка |
| Количество полюсов | 3 |
| Тип монтажа | Непосредственная установка |
| Сечение многожильного гибкого провода, мм² | 6...16 |
| Цвет | Черный |
Описание
Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В. Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка. Корпус выполнен из не поддерживающего горение карболита. Токоведущая шина изготовлена из латуни.
Срок службы:
15 лет
Гарантия:
1 год
Преимущества
- Материал корпуса: пожаробезопасный АБС-пластик или карболит.
- Номинальный рабочий ток и присоединительная способность:
- - блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;
- - блоки ТС – 60-600 А, Ø 16 – 300 мм2;
- - блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.
- Широкий диапазон рабочих температур: от -40 до +50°C.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2 мВ).
Особенности конструкции
Технические характеристики
| Модель или исполнение | Трехфазная установка |
| Количество полюсов | 3 |
| Тип монтажа | Непосредственная установка |
| Сечение многожильного гибкого провода, мм² | 6...16 |
| Цвет | Черный |
| Номин раб напряжение, В | 660 |
| Тип электрич соединения 2 | Винтовое соединение |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Количество клеммных пар | 3 |
| Макс поперечное сечение проводника, мм² | 16,0 |
| Макс сечение присоед шин, мм² | 15х5 |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Карболит |
| Материал корпуса | Карболит |
| Материал токоведущей части | Латунь |
| Место соединения | Сбоку (поперечное) |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Номин напряжение изоляции Ui, В | 660 |
| Номин раб напряжение переменного тока Ue, В | ≤ 660 |
| Номин раб напряжение постоянного тока Ue, В | ≤ 440 |
| Номин ток In, А | 60 |
| Номин частота, Гц | 50 |
| Номинальная способность к присоединению, мм² | 6...16 |
| Относительная влажность воздуха | ≤ 90% |
| Рабочая температура, °C | -40...50 |
| Распространяет горение | Нет |
| Ремонтопригодность | Нет |
| Сечение одножильного жёсткого провода, мм² | 6...16 |
| Сечение шины, мм² | 30.0 |
| Степень загрязнения | 3 |
| Степень защиты - IP | IP00 |
| Тип электрич соединения 1 | Болтовое соединение |
| Требуется торцевая изолирующая пластина | Нет |
| Ширина или размер ячейки, мм | 41.0 |
| Ширина, мм | 41 |
| Винт крепления | М6 |
| Возможно использовать с функцией PEN | Нет |
| Высота, мм | 32 |
| Длина, мм | 83 |
| Класс негорючести изоляц материала UL94 | V1 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056144963 | 4606056144970 |
| Вес брутто, кг | 0.133 | 26.6 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.000142 | 0.028336 |
| Длина, см | 8.3 | 44 |
| Высота, см | 3.2 | 28 |
| Ширина, см | 4.1 | 23 |
| Способ нанесения информации | На стикер | На стикер |
