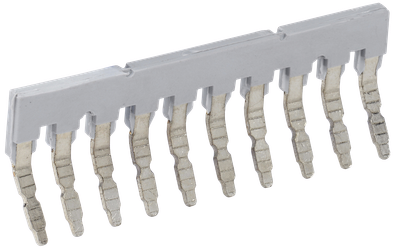

Перемычка гребенчатая для КВИ-2,5/4мм2 10PIN IEK
![Перемычка гребенчатая для КВИ-2,5/4мм2 10PIN IEK](https://cdn-02.iek.ru/imgproxy/tIwqaW24HZfghjFGPJPJIi6gCar09Rw9E7XWwqYGNdA/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzU5ZjU1NWM3ZmY4ZWI0NmEzNjg2Njk0MTI5MjlhMTZlZjI4NTEzZGUxZGZmNzQ2MmU5NWNiOGJkYjA4ZTU0YzYucG5n.png)
Артикул:
Основные характеристики
Модель или исполнение | Гребёнчатый соединитель клеммников |
Количество соединительных зажимов | 10 |
Тип монтажа | Винтовое |
Изолированный | Да |
Номин ток In, А | 24 |
Описание
Перемычки (гребенки) используются для электрического соединения рядов клеммных сборок винтового типа (клеммы КВИ) в системах распределения. Устанавливаются сбоку клеммы в соответствующие пазы зажимной клетки для проводника. Выполнены в виде стальных пластин с 2, 3 или 10 выводами типа PIN, заключенных в изолятор.
Преимущества
- Номинальный рабочий ток и напряжение: от 24 до 85А / до 800В.
- Широкий диапазон рабочих температур: от -60°C до +110°C.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2мВ).
![Перемычка гребенчатая для КВИ-2,5/4мм2 10PIN IEK](https://cdn-02.iek.ru/imgproxy/tIwqaW24HZfghjFGPJPJIi6gCar09Rw9E7XWwqYGNdA/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzU5ZjU1NWM3ZmY4ZWI0NmEzNjg2Njk0MTI5MjlhMTZlZjI4NTEzZGUxZGZmNzQ2MmU5NWNiOGJkYjA4ZTU0YzYucG5n.png)
Особенности конструкции
Технические характеристики
Модель или исполнение | Гребёнчатый соединитель клеммников |
Количество соединительных зажимов | 10 |
Тип монтажа | Винтовое |
Изолированный | Да |
Номин ток In, А | 24 |
Цвет | Серый |
Номин раб напряжение, В | 800 |
С защитой от прикосновения | Да |
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Групповая | Транспортная | |
---|---|---|
Количество | 10 | 100 |
Единицы измерения | шт | шт |
Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
Материал упаковки | ПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056576016 | 4606056577310 |
Вес брутто, кг | 0.11 | 1.1 |
Вес нетто, кг | ||
Объем, м^3 | 0.00015 | 0.003575 |
Длина, см | 15 | 25 |
Высота, см | 1 | 11 |
Ширина, см | 10 | 13 |
Способ нанесения информации | На стикер | На стикер |
