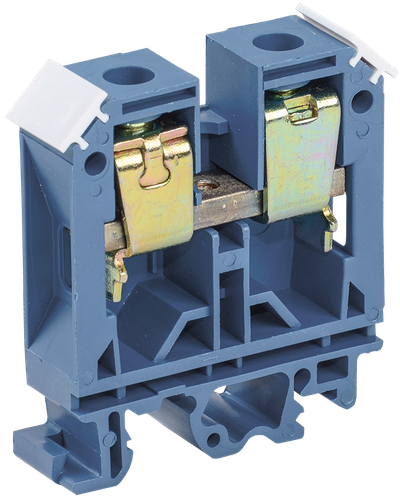

Зажим наборный ЗНИ-35мм2 (JXB125А) синий IEK
Артикул:
Основные характеристики
Модель или исполнение | Нулевая |
Количество полюсов | 1 |
Тип монтажа | DIN-рейка (стандарт) 35 мм |
Сечение многожильного гибкого провода, мм² | 6...35 |
Цвет | Синий/голубой |
Описание
Служат для безопасного и компактного подключения фазных, нулевых и защитных (земля) проводников различного сечения. Устанавливаются на DIN-рейку. Комплектуются маркером для нанесения номера (кроме ЗНИ-2,5 и ЗНИ-95). Также поставляются боковые заглушки для клеммных зажимов серии ЗНИ. Цвет: синий, серый, зеленый.
Оконечные зажимы могут закрываться пластиковыми заглушками соответствующего размера и цвета.
Выполнены из цветного огнестойкого полиамида: желто-зеленого (земля), синего (ноль), серого (фаза) цвета.
Срок службы:
5 лет
Гарантия:
3 года
Преимущества
- Комплектуются маркером для нанесения номера.
- Выполнены из цветного негорючего полиамида.
Особенности конструкции
Технические характеристики
Модель или исполнение | Нулевая |
Количество полюсов | 1 |
Тип монтажа | DIN-рейка (стандарт) 35 мм |
Сечение многожильного гибкого провода, мм² | 6...35 |
Цвет | Синий/голубой |
Номин раб напряжение, В | 600 |
Тип электрич соединения 2 | Винтовое соединение |
Возможно использовать с функцией PEN | Нет |
Высота, мм | 51,5 |
Длина, мм | 59,0 |
Класс негорючести изоляц материала UL94 | V0 |
Климатическое исполнение | УХЛ3 |
Количество зажимных клемм на 1 полюс | 2 |
Макс поперечное сечение проводника, мм² | 35 |
Материал зажима | Сталь |
Материал изоляции корпуса | Полиамид |
Материал токоведущей части | Латунь |
Место соединения | Сбоку (поперечное) |
Номин напряжение изоляции Ui, В | 660 |
Номин раб напряжение переменного тока Ue, В | 600 |
Номин раб напряжение постоянного тока Ue, В | 440 |
Номин ток In, А | 125 |
Номин частота, Гц | 50 |
Номинальная способность к присоединению, мм² | 16...35 |
Рабочая температура, °C | -40...80 |
Распространяет горение | Нет |
Сечение одножильного жёсткого провода, мм² | 4...50 |
Степень защиты - IP | IP20 |
Тип электрич соединения 1 | Винтовое соединение |
Требуется торцевая изолирующая пластина | Да |
Ширина или размер ячейки, мм | 15.0 |
Ширина, мм | 15,0 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 30 | 270 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056030754 | 4606056030761 | 4606056030778 |
Вес брутто, кг | 0.054 | 1.607 | 14.459 |
Вес нетто, кг | 0.059 | 1.77 | 15.3 |
Объем, м^3 | 0.000075 | 0.00225 | 0.02025 |
Длина, см | 5.9 | 23.9 | 36.8 |
Высота, см | 5.2 | 6.8 | 21.6 |
Ширина, см | 1.5 | 11.8 | 25.5 |
Способ нанесения информации | На изделие | На коробку | На стикер |
