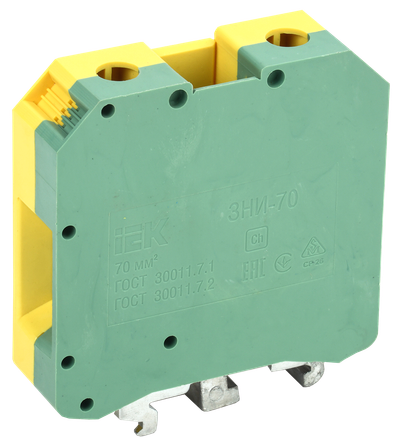

Зажим наборный ЗНИ-70PEN 70мм2 (JXB-земля) IEK
Артикул:
Основные характеристики
| Модель или исполнение | Заземляющая PEN |
| Количество полюсов | 1 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Сечение многожильного гибкого провода, мм² | 25...70 |
| Цвет | Желто-зеленый |
Описание
Служат для безопасного и компактного подключения фазных, нулевых и защитных (земля) проводников различного сечения. Устанавливаются на DIN-рейку. Комплектуются маркером для нанесения номера (кроме ЗНИ-2,5 и ЗНИ-95). Также поставляются боковые заглушки для клеммных зажимов серии ЗНИ. Цвет: синий, серый, зеленый.
Оконечные зажимы могут закрываться пластиковыми заглушками соответствующего размера и цвета.
Выполнены из цветного огнестойкого полиамида: желто-зеленого (земля), синего (ноль), серого (фаза) цвета.
Срок службы:
5 лет
Гарантия:
3 года
Преимущества
- Комплектуются маркером для нанесения номера.
- Выполнены из цветного негорючего полиамида.
Особенности конструкции
Технические характеристики
| Модель или исполнение | Заземляющая PEN |
| Количество полюсов | 1 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Сечение многожильного гибкого провода, мм² | 25...70 |
| Цвет | Желто-зеленый |
| Номин раб напряжение, В | 600 |
| Тип электрич соединения 2 | Винтовое соединение |
| Номин раб напряжение постоянного тока Ue, В | 440 |
| Номин ток In, А | 250 |
| Номин частота, Гц | 50 |
| Номинальная способность к присоединению, мм² | 35...70 |
| Рабочая температура, °C | -40...80 |
| Распространяет горение | Нет |
| Сечение одножильного жёсткого провода, мм² | 16...70 |
| Степень защиты - IP | IP20 |
| Тип электрич соединения 1 | Винтовое соединение |
| Требуется торцевая изолирующая пластина | Нет |
| Ширина или размер ячейки, мм | 22.0 |
| Ширина, мм | 22,0 |
| Возможно использовать с функцией PEN | Да |
| Высота, мм | 71,0 |
| Длина, мм | 69,5 |
| Класс негорючести изоляц материала UL94 | V0 |
| Климатическое исполнение | УХЛ3 |
| Количество зажимных клемм на 1 полюс | 2 |
| Макс поперечное сечение проводника, мм² | 70 |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Полиамид |
| Место соединения | Сбоку (поперечное) |
| Номин напряжение изоляции Ui, В | 660 |
| Номин раб напряжение переменного тока Ue, В | 600 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 5 | 150 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056030990 | 4606056154269 | 4606056154276 |
| Вес брутто, кг | 0.16 | 0.8 | 24 |
| Вес нетто, кг | 0.16 | 0.8 | 23 |
| Объем, м^3 | 0.000141 | 0.000704 | 0.02112 |
| Длина, см | 7 | 11 | 26 |
| Высота, см | 7.1 | 8 | 24 |
| Ширина, см | 2.2 | 8 | 44 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
