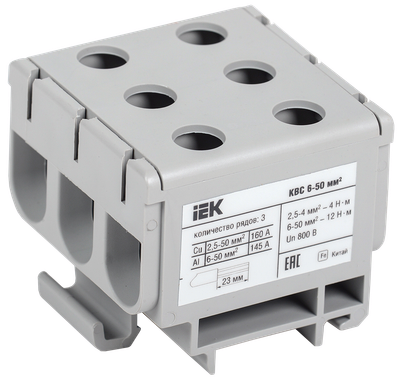

Клемма вводная силовая КВС 6-50мм2 3х-рядная серая IEK
Артикул:
Основные характеристики
Модель или исполнение | Трехфазная установка |
Количество полюсов | 3 |
Тип монтажа | DIN-рейка (стандарт) 35 мм |
Сечение многожильного гибкого провода, мм² | 2,5...50 |
Цвет | Серый |
Описание
Вводные силовые клеммы предназначены для соединения проводников больших размеров от 6 до 240мм2 при организации ввода и распределения проводников внутри электротехнических шкафов и щитов. Применяется для соединения медных и алюминиевых проводников при установке промышленного оборудования. Подключение посредством зажимов делает монтаж максимально простым и быстрым. Прочный корпус из полиамида обладают повышенной пожаростойкостью. Корпус имеет 3-х рядное исполнение.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Прочный корпус обладает повышенной пожаростойкостью, выполнен из полиамида PA 6.6 по стандарту UL94 V0 (не поддерживающего горение).
- Специальная паста на зажимном винте и токоведущей шине клеммы увеличивает контактную поверхность и уменьшает потери мощности и нагрев в точке контакта, увеличивая срок службы клеммы.
Особенности конструкции
Технические характеристики
Модель или исполнение | Трехфазная установка |
Количество полюсов | 3 |
Тип монтажа | DIN-рейка (стандарт) 35 мм |
Сечение многожильного гибкого провода, мм² | 2,5...50 |
Цвет | Серый |
Номин раб напряжение, В | 800 |
Тип электрич соединения 2 | Винтовое соединение |
Возможно использовать с функцией PEN | Нет |
Высота, мм | 43 |
Длина, мм | 51 |
Класс негорючести изоляц материала UL94 | V0 |
Климатическое исполнение | УХЛ3 |
Кол-во в комплекте, шт | 8 |
Количество зажимных клемм на 1 полюс | 2 |
Макс поперечное сечение проводника, мм² | 50 |
Макс рабочее напряжение Ue, В | 800 |
Материал зажима | Алюминий |
Материал изоляции корпуса | Полиамид |
Материал токоведущей части | Алюминий |
Место соединения | Сбоку (поперечное) |
Минимальное сечение, мм | 2.5 |
Момент затяжки Нм при сечении проводника, мм² | 4 (2,5...4) / 12 (6...50) |
Номин напряжение изоляции Ui, В | 800 |
Номин раб напряжение переменного тока Ue, В | ≤ 800 |
Номин раб напряжение постоянного тока Ue, В | ≤ 800 |
Номин ток In, А | Сu: 160 / Al: 145 |
Номин частота, Гц | 50 |
Номинальная способность к присоединению, мм² | Сu: 2,5...50 / Al: 6...50 |
Относительная влажность воздуха | > 75 |
Рабочая температура, °C | -40...85 |
Распространяет горение | Нет |
Ремонтопригодность | Нет |
Сечение одножильного жёсткого провода, мм² | 2,5...50 |
Степень защиты - IP | IP20 |
Тип электрич соединения 1 | Винтовое соединение |
Требуется торцевая изолирующая пластина | Нет |
Ширина или размер ячейки, мм | 50.0 |
Ширина, мм | 50 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Групповая | Транспортная | |
---|---|---|
Количество | 8 | 120 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056661750 | 4606056661767 |
Вес брутто, кг | 0.887 | 13.3 |
Вес нетто, кг | 0.667 | 14.2 |
Объем, м^3 | 0.0011825 | 0.022848 |
Длина, см | 21.5 | 34 |
Высота, см | 5 | 28 |
Ширина, см | 11 | 24 |
Способ нанесения информации | На стикер | На стикер |
