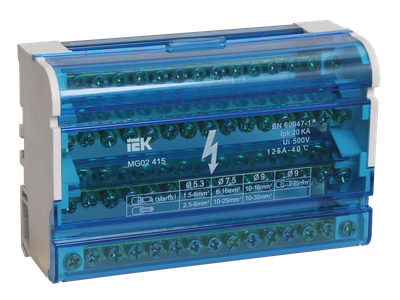

Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 4х15 3L+PEN IEK
![Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 4х15 3L+PEN IEK](https://cdn-02.iek.ru/imgproxy/lmdPQG782xrNkX0o7SsB9w-s9nB5muOUSunufiVmQ6o/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzdkM2RlZmJlM2FjZTFmODlhNzFkYWRhYzRiN2UwYTkwNDZkYmQ3ZTc5MWUxZjFjZjQwOWYwYjY5NzgwYTE5YTMucG5n.png)
Основные характеристики
Количество полюсов | 3 |
Макс. номин. ток, А | 125 |
Количество зажимных клемм на 1 полюс | 15 |
с РЕ колодкой | Да |
с N колодкой | Нет |
Описание
Шины выполнены из высококачественной латуни, изолирующая задняя панель и прозрачная защитная крышка выполнены из самозатухающего пластика. Применяются при комплектации щитового оборудования для подсоединения нулевого провода (нулевая рабочая шина), провода заземления и фазных проводников.
Способы установки: - на монтажную DIN-рейку 35 мм; - на панель щита двумя винтами.
Каждая шина отдельно изолирована. Кросс-модули изготавливаются с двумя или четырьмя шинами, рассчитанными на токи до 100 А и 125 А.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Выполнены из высококачественной латуни, изолирующая задняя панель и прозрачная защитная крышка выполнены из самозатухающего пластика.
![Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 4х15 3L+PEN IEK](https://cdn-02.iek.ru/imgproxy/lmdPQG782xrNkX0o7SsB9w-s9nB5muOUSunufiVmQ6o/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzdkM2RlZmJlM2FjZTFmODlhNzFkYWRhYzRiN2UwYTkwNDZkYmQ3ZTc5MWUxZjFjZjQwOWYwYjY5NzgwYTE5YTMucG5n.png)
Особенности конструкции
Технические характеристики
Количество полюсов | 3 |
Макс. номин. ток, А | 125 |
Количество зажимных клемм на 1 полюс | 15 |
с РЕ колодкой | Да |
с N колодкой | Нет |
Сплошное сечение проводника-одножильного многопроволочного, мм² | - |
Ширина, мм | 132 |
Поперечное сечение проводника-многожильный с концевой заделкой, мм² | - |
Высота, мм | 87 |
Глубина, мм | 50 |
Документация
Сертификаты
Отказное письмо ТР ЕАЭС (PDF, 1.224 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Декларация ТР (JPG, 0.279 MB)
Отказное письмо ТР ЕАЭС (PDF, 1.207 MB)
Сертификат ТР ТС (PDF, 1.683 MB)
Письмо разъяснение (PDF, 3.431 MB)
Сертификат соответствия (JPG, 1.759 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 50 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056048674 | 4606056145403 |
Вес брутто, кг | 0.48 | 24 |
Вес нетто, кг | 0.475 | 23.75 |
Объем, м^3 | 0.000834 | 0.041709 |
Длина, см | 15 | 28 |
Высота, см | 6 | 30 |
Ширина, см | 10 | 49 |
Способ нанесения информации | На коробку | На стикер |
