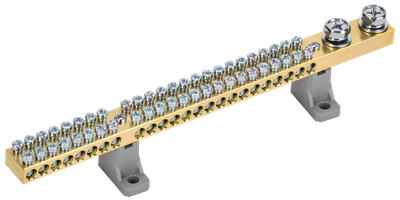

Шина N "ноль" на двух угловых изоляторах 200А ШНИ-10х18-48-L2-С IEK
![Шина N "ноль" на двух угловых изоляторах 200А ШНИ-10х18-48-L2-С IEK](https://cdn-02.iek.ru/imgproxy/RQNVSfEmv8R2jehDQv27zCP_dUfB7waUvWjArBwkTK4/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzU5NGFjNjkwMGEzZGQ5M2IyOTc2M2Q3NzRiYmQ2ZTE1OWQwNmM3OGQ2ZTUzOWUxYzc5ZWFlZTkyZjY5ZDMzMWUucG5n.png)
Артикул:
Основные характеристики
Номин ток In, А | 200 |
Сечение шины | Прочее |
Длина шины, мм | 226 |
Типоисполнение | С 2-мя угловыми изоляторами |
Ширина, мм | 10 |
Описание
Шины типа ШНИ применяются при комплектации щитового оборудования и предназначены для электрического и механического соединения нулевых (N), защитных (PE) и фазных проводников. Крепление шины предусмотрено по центру (типы 8/1; 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35-мм монтажную DIN-рейку или через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами. Конструктивно шины ШНИ и кросс-модули выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Конструктивная возможность присоединения проводников с двух сторон.
- Материал изолятора: пластик, не поддерживающий горение (проверка раскаленной проволокой при 960 °С).
- Максимальный рабочий ток: до 200 А.
- Диапазон рабочих температур: от -40 до +50 °С.
- Шины соответствуют требованиям ТР ТС 004/2011.
![Шина N "ноль" на двух угловых изоляторах 200А ШНИ-10х18-48-L2-С IEK](https://cdn-02.iek.ru/imgproxy/RQNVSfEmv8R2jehDQv27zCP_dUfB7waUvWjArBwkTK4/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzU5NGFjNjkwMGEzZGQ5M2IyOTc2M2Q3NzRiYmQ2ZTE1OWQwNmM3OGQ2ZTUzOWUxYzc5ZWFlZTkyZjY5ZDMzMWUucG5n.png)
Технические характеристики
Номин ток In, А | 200 |
Сечение шины | Прочее |
Длина шины, мм | 226 |
Типоисполнение | С 2-мя угловыми изоляторами |
Ширина, мм | 10 |
Модель или исполнение | EV000154 |
Высота, мм | 18 |
Тип поверхности | Необработанная |
Тип монтажа | IEK_V0000126 |
Материал | Латунь |
Количество кабельных выводов | 24 |
Винты крепления | EV008589 |
Назначение шины | IEK_V0000130 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Групповая | Транспортная | |
---|---|---|
Количество | 5 | 50 |
Единицы измерения | шт | шт |
Тип упаковки | ||
Материал упаковки | ||
Штрихкод | 4610084343496 | 4610084343502 |
Вес брутто, кг | 1.675 | 16.75 |
Вес нетто, кг | ||
Объем, м^3 | 0.001625 | 0.01625 |
Длина, см | 27.2 | 38.1 |
Высота, см | 4.4 | 11.6 |
Ширина, см | 9.9 | 36.8 |
Способ нанесения информации |
