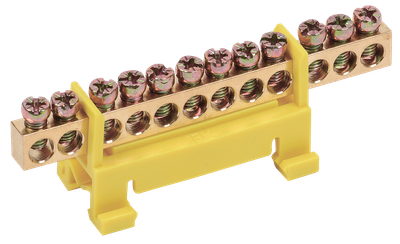

Шина PE "земля" на DIN-изоляторе типа "Стойка" ШНИ-6х9-12-С-Ж IEK
Основные характеристики
| Кол-во соединений | 12 |
| Номин ток, А | 100 |
| Материал | Латунь |
| Ширина, мм | 85.0 |
| Подходит для 19-дюймового монтажа | Нет |
Описание
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика. Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Изолятор шины выполнен из негорючих материалов.
- Широкий номенклатурный ряд.
Особенности конструкции
Технические характеристики
| Кол-во соединений | 12 |
| Номин ток, А | 100 |
| Материал | Латунь |
| Ширина, мм | 85.0 |
| Подходит для 19-дюймового монтажа | Нет |
| Тип монтажа | DIN-рейка |
| Толщина, мм | 23 |
| Высота, мм | 29.6 |
| Изолированный монтаж | Да |
| Длина, мм | 85 |
| Кол-во мест подключения | 12 |
Документация
Сертификаты
Сертификат ТР ТС (PDF, 1.683 MB)
Отказное письмо ТР ЕАЭС (PDF, 1.224 MB)
Письмо разъяснение (PDF, 3.431 MB)
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Отказное письмо ТР ЕАЭС (PDF, 1.207 MB)
Отказное письмо ТР ЕАЭС (PDF, 0.586 MB)
Декларация ТР (JPG, 0.279 MB)
Сертификат соответствия (JPG, 1.759 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 400 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056205398 | 4606056205404 | 4606056205411 |
| Вес брутто, кг | 0.048 | 0.44 | 19 |
| Вес нетто, кг | 0.048 | 0.48 | 18 |
| Объем, м^3 | 0.000047 | 0.000574 | 0.01872 |
| Длина, см | 8.5 | 8.5 | 18 |
| Высота, см | 2.3 | 3 | 26 |
| Ширина, см | 3 | 22.5 | 40 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
