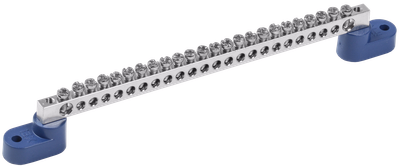

Шина N "ноль" на двух угловых изоляторах с никелевым покрытием ШНИ-6х9-24-У2-С IEK
![Шина N "ноль" на двух угловых изоляторах с никелевым покрытием ШНИ-6х9-24-У2-С IEK](https://cdn-02.iek.ru/imgproxy/jUBdr7dVpCzPDJcTNPWPVHnVgiuUqVzqai2KgTGG9HM/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2E4ZmNiNWZhMjZiMzQ5NzMwMDIwOTVlYzAwMDM2MjM1ODNkN2ExMmRiNDg5ODZiYzkxMmEzZWQ2M2M2YzEyZWYucG5n.png)
Артикул:
Основные характеристики
Номин ток In, А | 100 |
Сечение шины | IEK_V0000115 |
Модель или исполнение | EV000154 |
Высота, мм | 27,8 |
Количество кабельных выводов | 24 |
Описание
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика. Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%. Шины с никелевым покрытием обладают более высокой коррозионной стойкостью материала и привлекательным внешним видом, что обеспечивает возможность их применения в средах с повышенной агрессивностью.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Высокая коррозионная стойкость материала для защиты в агрессивных средах.
- Никелированное покрытие токоведущей шины позволяет одновременно подключать проводники из меди и алюминиевого сплава серии 8000.
- Материал изолятора: пластик не поддерживающий горение (проверка раскаленной нитью при 960°С).
- Максимальный рабочий ток: до 100 А.
- Шины соответствуют требованиям ТР ТС 004/2011.
- Выполнены из высококачественной латуни.
- Широкий номенклатурный ряд.
![Шина N "ноль" на двух угловых изоляторах с никелевым покрытием ШНИ-6х9-24-У2-С IEK](https://cdn-02.iek.ru/imgproxy/jUBdr7dVpCzPDJcTNPWPVHnVgiuUqVzqai2KgTGG9HM/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2E4ZmNiNWZhMjZiMzQ5NzMwMDIwOTVlYzAwMDM2MjM1ODNkN2ExMmRiNDg5ODZiYzkxMmEzZWQ2M2M2YzEyZWYucG5n.png)
Технические характеристики
Номин ток In, А | 100 |
Сечение шины | IEK_V0000115 |
Модель или исполнение | EV000154 |
Высота, мм | 27,8 |
Количество кабельных выводов | 24 |
Тип поверхности | Никелированное покрытие |
Длина шины, мм | 167...195 |
Назначение шины | IEK_V0000130 |
Номин напряжение, В | 400 |
Тип монтажа | EV000717 |
Типоисполнение | С 2-мя угловыми изоляторами |
Ширина, мм | 29...15 |
Материал | Латунь |
Макс поперечное сечение проводника, мм² | 16/6 |
Цвет изолятора | EV000080 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 10 | 200 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056646443 | 4606056646450 | 4606056646467 |
Вес брутто, кг | 0.082 | 0.815 | 16.3 |
Вес нетто, кг | 0.075 | ||
Объем, м^3 | 0.000103 | 0.000777 | 0.02052 |
Длина, см | 16.7 | 16.7 | 38 |
Высота, см | 1.5 | 3 | 20 |
Ширина, см | 2.8 | 15.5 | 27 |
Способ нанесения информации | На стикер | На стикер | На стикер |
