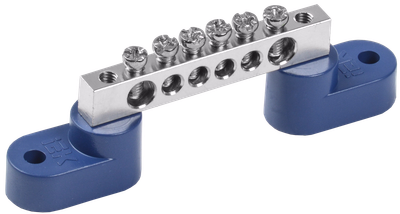

Шина N "ноль" на двух угловых изоляторах с никелевым покрытием ШНИ-6х9-6-У2-С IEK
![Шина N "ноль" на двух угловых изоляторах с никелевым покрытием ШНИ-6х9-6-У2-С IEK](https://cdn-02.iek.ru/imgproxy/iNdVMbxbBz3xQtxO7Wf5TfdXTyOxewKLPVsC0N2KUTQ/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2ZhN2JlMDM3MmMzNjkwZGY0ZGJiM2QwNGE3NTYyNTZiYjM1NDBmMGY4ODBhZDlkNjRiZmU3OTBiZDlmM2JmOGIucG5n.webp)
Артикул:
Основные характеристики
Номин ток In, А | 100 |
Высота, мм | 27,8 |
Длина шины, мм | 59...87 |
Количество кабельных выводов | 6 |
Макс поперечное сечение проводника, мм² | 16/6 |
Описание
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика. Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%. Шины с никелевым покрытием обладают более высокой коррозионной стойкостью материала и привлекательным внешним видом, что обеспечивает возможность их применения в средах с повышенной агрессивностью.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Высокая коррозионная стойкость материала для защиты в агрессивных средах.
- Никелированное покрытие токоведущей шины позволяет одновременно подключать проводники из меди и алюминиевого сплава серии 8000.
- Материал изолятора: пластик не поддерживающий горение (проверка раскаленной нитью при 960°С).
- Максимальный рабочий ток: до 100 А.
- Шины соответствуют требованиям ТР ТС 004/2011.
- Выполнены из высококачественной латуни.
- Широкий номенклатурный ряд.
![Шина N "ноль" на двух угловых изоляторах с никелевым покрытием ШНИ-6х9-6-У2-С IEK](https://cdn-02.iek.ru/imgproxy/KFVeRelKLq6oB8DPC3frX9iDcWupkDvdTOqIaeCHjTk/q:100/rs:fit:800/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2ZhN2JlMDM3MmMzNjkwZGY0ZGJiM2QwNGE3NTYyNTZiYjM1NDBmMGY4ODBhZDlkNjRiZmU3OTBiZDlmM2JmOGIucG5n.avif)
Особенности конструкции
Технические характеристики
Номин ток In, А | 100 |
Высота, мм | 27,8 |
Длина шины, мм | 59...87 |
Количество кабельных выводов | 6 |
Макс поперечное сечение проводника, мм² | 16/6 |
Материал | Латунь |
Номин напряжение, В | 400 |
Температура эксплуатации, °C | -40...50 |
Тип поверхности | Никелированное покрытие |
Типоисполнение | С 2-мя угловыми изоляторами |
Ширина, мм | 29...15 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 10 | 500 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056646269 | 4606056646276 | 4606056646283 |
Вес брутто, кг | 0.032 | 0.32 | 16 |
Вес нетто, кг | 0.025 | ||
Объем, м^3 | 0.000043 | 0.000115 | 0.021294 |
Длина, см | 5.9 | 5.9 | 39 |
Высота, см | 1.5 | 3 | 21 |
Ширина, см | 2.8 | 6.5 | 26 |
Способ нанесения информации | На стикер | На стикер | На стикер |
