TEKFOR Шина L "фаза" изолированная на универсальном держателе 6х9-12-Ср IEK
Артикул:
Основные характеристики
Номин ток In, А | 100 |
Количество шин | 1 |
Сечение шины | IEK_V0000115 |
Тип монтажа | EV000242 |
Модель или исполнение | EV000154 |
Описание
Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих. Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика. При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами. Нормальные условия эксплуатации шин: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Преимущества
- Удобная сборно-разборная конструкция изолятора шины.
- Закрытый корпус из негорючего материала с защитой от случайного прикосновения к токоведущим частям.
- Универсальный держатель шины с вариантами установки как на DIN-рейку, так и на плоскую поверхность.

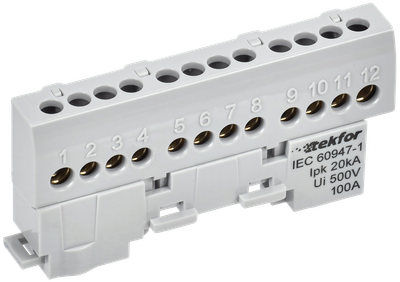

![TEKFOR Шина L "фаза" изолированная на универсальном держателе 6х9-12-Ср IEK](https://cdn-02.iek.ru/imgproxy/dbupocifGijzf3ggsl8HFo7zU2AXC5HbnB9gkKO86A8/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzlmZTkxMWZmMjI0Y2ViMzdmNjU4YzBjZDc3Yzk4NDFiNjNkMTZiZmRhZGIyNTQ4ZGM3MmUzOWRlZjJlZTI1OTMucG5n.png)
Технические характеристики
Номин ток In, А | 100 |
Количество шин | 1 |
Сечение шины | IEK_V0000115 |
Тип монтажа | EV000242 |
Модель или исполнение | EV000154 |
Высота, мм | 40,4 |
Винты крепления | EV009090 |
Назначение шины | IEK_V0000129 |
Номин напряжение, В | 500 |
Ширина, мм | 85 |
Глубина, мм | 18,8 |
Номин напряжение изоляции Ui, В | 500 |
Материал | Латунь |
Макс поперечное сечение проводника, мм² | 16 |
Тип поверхности | Необработанная |
Типоисполнение | С DIN - изолятором |
Минимальное сечение, мм² | 2 |
Количество кабельных выводов | 12 |
Цвет изолятора | EV000270 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 5 | 100 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4610084718942 | 4610084718966 | 4610084718980 |
Вес брутто, кг | 0.061 | 0.303 | 6.052 |
Вес нетто, кг | 0.056 | 0.278 | 5.56 |
Объем, м^3 | 0.000178 | 0.00089 | 0.0178 |
Длина, см | 8.5 | 17.8 | 33.9 |
Высота, см | 4 | 4.3 | 18.8 |
Ширина, см | 1.9 | 17.4 | 27.9 |
Способ нанесения информации | На стикер | На стикер | На стикер |
