TEKFOR Шина L "фаза" изолированная на универсальном держателе 6х9-14-Ср IEK
Артикул:
Основные характеристики
Номин ток In, А | 100 |
Количество шин | 1 |
Сечение шины | IEK_V0000115 |
Тип монтажа | EV000242 |
Глубина, мм | 18,8 |
Описание
Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих. Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика. При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами. Нормальные условия эксплуатации шин: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Преимущества
- Удобная сборно-разборная конструкция изолятора шины.
- Закрытый корпус из негорючего материала с защитой от случайного прикосновения к токоведущим частям.
- Универсальный держатель шины с вариантами установки как на DIN-рейку, так и на плоскую поверхность.

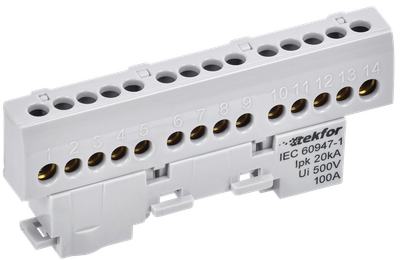

![TEKFOR Шина L "фаза" изолированная на универсальном держателе 6х9-14-Ср IEK](https://cdn-02.iek.ru/imgproxy/yL9IjAvISPdAco0DXkHNbXjCqVlp_Bv5Vmi_tKI30V4/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2JmMDU3NTlhZDc1MWRiMzU4ZGMzNjJlYzc4MDVmYWVjMmZmZTgxZDI1Y2M1YjFkYjhjMTk4ODQ1MzQwOThhNTQucG5n.png)
Технические характеристики
Номин ток In, А | 100 |
Количество шин | 1 |
Сечение шины | IEK_V0000115 |
Тип монтажа | EV000242 |
Глубина, мм | 18,8 |
Номин напряжение изоляции Ui, В | 500 |
Количество кабельных выводов | 14 |
Цвет изолятора | EV000270 |
Минимальное сечение, мм² | 2 |
Ширина, мм | 97 |
Тип поверхности | Необработанная |
Типоисполнение | С DIN - изолятором |
Назначение шины | IEK_V0000129 |
Номин напряжение, В | 500 |
Модель или исполнение | EV000154 |
Высота, мм | 40,4 |
Материал | Латунь |
Макс поперечное сечение проводника, мм² | 16 |
Винты крепления | EV009090 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 5 | 50 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4610084719482 | 4610084719505 | 4610084719529 |
Вес брутто, кг | 0.068 | 0.339 | 3.391 |
Вес нетто, кг | 0.062 | 0.309 | 3.09 |
Объем, м^3 | 0.00025 | 0.00125 | 0.0125 |
Длина, см | 9.7 | 18.1 | 31.4 |
Высота, см | 4 | 2.4 | 18.4 |
Ширина, см | 1.9 | 14.7 | 21.6 |
Способ нанесения информации | На стикер | На стикер | На стикер |
