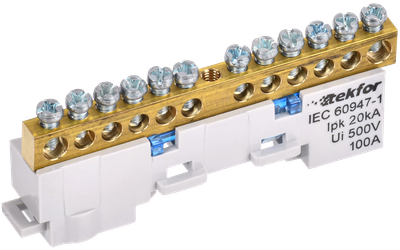

TEKFOR Шина N "ноль" изолированная на универсальном держателе 6х9-12-С IEK
![TEKFOR Шина N "ноль" изолированная на универсальном держателе 6х9-12-С IEK](https://cdn-02.iek.ru/imgproxy/QGN1LV7f3GllMCfiu-YGcnz46RSTcIgdl6qxuk89n_Q/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2U2YjhkMjlmZDc5MGVkMDY1MGI1MTA1M2MxYzcxZjRjY2Q2M2I2MzVkN2IxOTQzODA3OWU1MGQ5NzljYWU4YWMucG5n.webp)
Артикул:
Основные характеристики
Номин ток In, А | 100 |
Количество шин | 1 |
Номин напряжение, В | 500 |
Номин напряжение изоляции Ui, В | 500 |
Температура эксплуатации, °C | -40...50 |
Описание
Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих. Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика. При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами. Нормальные условия эксплуатации шин: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Преимущества
- Удобная сборно-разборная конструкция изолятора шины.
- Закрытый корпус из негорючего материала с защитой от случайного прикосновения к токоведущим частям.
- Универсальный держатель шины с вариантами установки как на DIN-рейку, так и на плоскую поверхность.
![TEKFOR Шина N "ноль" изолированная на универсальном держателе 6х9-12-С IEK](https://cdn-02.iek.ru/imgproxy/bQ--WGTACHE_pkBgErbZazYCXyx0K9twDF3NMPAavfs/q:100/rs:fit:800/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2U2YjhkMjlmZDc5MGVkMDY1MGI1MTA1M2MxYzcxZjRjY2Q2M2I2MzVkN2IxOTQzODA3OWU1MGQ5NzljYWU4YWMucG5n.avif)
Технические характеристики
Номин ток In, А | 100 |
Количество шин | 1 |
Номин напряжение, В | 500 |
Номин напряжение изоляции Ui, В | 500 |
Температура эксплуатации, °C | -40...50 |
Тип поверхности | Необработанная |
Типоисполнение | С DIN - изолятором |
Ширина, мм | 85 |
Высота, мм | 40,4 |
Глубина, мм | 18,8 |
Количество кабельных выводов | 12 |
Макс поперечное сечение проводника, мм² | 16 |
Материал | Латунь |
Минимальное сечение, мм² | 2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 5 | 100 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4610084719000 | 4610084719024 | 4610084719048 |
Вес брутто, кг | 0.059 | 0.297 | 5.94 |
Объем, м^3 | 0.000173 | 0.000865 | 0.0173 |
Длина, см | 8.5 | 16.9 | 34 |
Ширина, см | 1.9 | 12.5 | 26.9 |
Высота, см | 4 | 2.8 | 18.9 |
Способ нанесения информации | На стикер | На стикер | На стикер |
