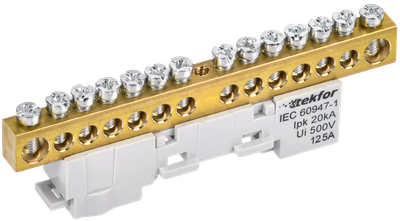

TEKFOR Шина L "фаза" неизолированная на универсальном держателе 8х12-14-Ср IEK
![TEKFOR Шина L "фаза" неизолированная на универсальном держателе 8х12-14-Ср IEK](https://cdn-02.iek.ru/imgproxy/A_jF9104MkaPBx5mAc40pSHpXhxTo1jtaRJh14jCipc/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzVhODFjMjc4Mjg5NzhjMTBiNmM3YjE5ZjVlYzFiOTA2YmZlM2NkNDMxMzU4NWFkYzM3Yzc5NzljMDk4MmI2NTEucG5n.png)
Артикул:
Основные характеристики
Номин ток In, А | 125 |
Количество шин | 1 |
Сечение шины | IEK_V0000116 |
Винты крепления | EV008589 |
Номин напряжение, В | 500 |
Описание
Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих. Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика. При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами. Нормальные условия эксплуатации шин: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Преимущества
- Удобная сборно-разборная конструкция.
- Универсальный держатель шины с вариантами установки как на DIN-рейку, так и на плоскую поверхность.
- Индикация назначения шины выполнена цветной вставкой.
![TEKFOR Шина L "фаза" неизолированная на универсальном держателе 8х12-14-Ср IEK](https://cdn-02.iek.ru/imgproxy/A_jF9104MkaPBx5mAc40pSHpXhxTo1jtaRJh14jCipc/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzVhODFjMjc4Mjg5NzhjMTBiNmM3YjE5ZjVlYzFiOTA2YmZlM2NkNDMxMzU4NWFkYzM3Yzc5NzljMDk4MmI2NTEucG5n.png)
Технические характеристики
Номин ток In, А | 125 |
Количество шин | 1 |
Сечение шины | IEK_V0000116 |
Винты крепления | EV008589 |
Номин напряжение, В | 500 |
Цвет изолятора | EV000270 |
Глубина, мм | 18,8 |
Номин напряжение изоляции Ui, В | 500 |
Количество кабельных выводов | 14 |
Материал | Латунь |
Минимальное сечение, мм² | 2 |
Типоисполнение | С DIN - изолятором |
Назначение шины | IEK_V0000129 |
Ширина, мм | 107 |
Высота, мм | 40,6 |
Макс поперечное сечение проводника, мм² | 25 |
Тип монтажа | EV000242 |
Модель или исполнение | EV000154 |
Тип поверхности | Необработанная |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 5 | 50 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4610084722727 | 4610084722741 | 4610084722765 |
Вес брутто, кг | 0.093 | 0.467 | 4.67 |
Вес нетто, кг | 0.089 | 0.444 | 4.44 |
Объем, м^3 | 0.000173 | 0.000865 | 0.00865 |
Длина, см | 10.7 | 16.5 | 30.7 |
Высота, см | 4.1 | 4.2 | 12.9 |
Ширина, см | 1.8 | 14 | 21.8 |
Способ нанесения информации | На стикер | На стикер | На стикер |
