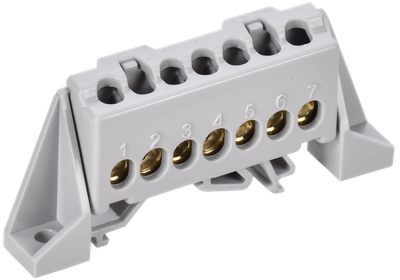

TEKFOR Шина L "фаза" в комбинированном DIN-изоляторе "Стойка" 6х9-7-Ср IEK
Артикул:
Основные характеристики
Номин ток In, А | 100 |
Количество шин | 1 |
Сечение шины | IEK_V0000115 |
Модель или исполнение | EV000154 |
Высота, мм | 33,2 |
Описание
Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих. Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика. При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами. Нормальные условия эксплуатации шин: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Преимущества
- Удобная сборно-разборная конструкция изолятора шины с возможностью подключения проводников с двух сторон.
- Закрытый корпус из негорючего материала.
- Защита от случайного прикосновения к токоведущим частям.
- Комбинированный DIN-изолятор с вариантами установки на монтажную панель щита, на классическую 35мм DIN-рейку или на DIN-рейку с G-профилем.
![TEKFOR Шина L "фаза" в комбинированном DIN-изоляторе "Стойка" 6х9-7-Ср IEK](https://cdn-02.iek.ru/imgproxy/KRpbnQE9-cxMYzCUjflsh4P-fQ5E8lJq9RKI9K-F9eI/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzE2ZmY2MzFmOTFmZmIxM2FlOTdiZjBjMDUxZWNmYTU2MDM4MjIyYTQ2YjY5OTU5ZjlmMzRkZmNhZWE5NDI5MWMucG5n.png)
Технические характеристики
Номин ток In, А | 100 |
Количество шин | 1 |
Сечение шины | IEK_V0000115 |
Модель или исполнение | EV000154 |
Высота, мм | 33,2 |
Глубина, мм | 12,4 |
Номин напряжение изоляции Ui, В | 500 |
Материал | Латунь |
Макс поперечное сечение проводника, мм² | 16 |
Ширина, мм | 75 |
Типоисполнение | Комбинированный DIN - изолятор Стойка |
Цвет изолятора | EV000270 |
Назначение шины | IEK_V0000129 |
Тип монтажа | EV000242 |
Количество кабельных выводов | 7 |
Тип поверхности | Необработанная |
Винты крепления | EV009090 |
Минимальное сечение, мм² | 2 |
Номин напряжение, В | 500 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 5 | 120 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4610084717501 | 4610084717525 | 4610084717549 |
Вес брутто, кг | 0.029 | 0.145 | 3.686 |
Вес нетто, кг | 0.029 | 0.145 | 3.48 |
Объем, м^3 | 0.000027 | 0.0012 | 0.010941 |
Длина, см | 7.5 | 15 | 30.5 |
Высота, см | 3.01 | 4 | 17.5 |
Ширина, см | 1.24 | 20 | 20.5 |
Способ нанесения информации | На стикер | На стикер | На стикер |
