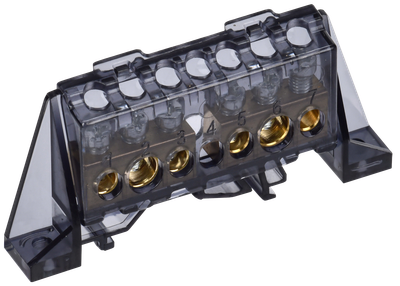

TEKFOR Шина N "ноль" в комбинированном DIN-изоляторе "Стойка" 8х12-(3+3)-Ч IEK
![TEKFOR Шина N "ноль" в комбинированном DIN-изоляторе "Стойка" 8х12-(3+3)-Ч IEK](https://cdn-02.iek.ru/imgproxy/IMM6CQZiQk30uBKD7NT4YOkufK0QD2A-p-nGSO_6Zt4/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzg5YzQ2ZDU5ZGViODlhMGRjMWQ5Yzg3N2IyMDJhOTM4ZTdlMWNjODdiZjVjZTVhYzBjZjJhZDI1N2Y2NzU5N2IucG5n.png)
Артикул:
Основные характеристики
Номин ток In, А | 125 |
Количество шин | 2 |
Сечение шины | IEK_V0000116 |
Винты крепления | EV008589 |
Номин напряжение, В | 500 |
Описание
Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих. Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика. При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами. Нормальные условия эксплуатации шин: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Преимущества
- Конструкция с двумя латунными шинами.
- Удобная сборно-разборная конструкция изолятора шины с возможностью подключения проводников с двух сторон.
- Закрытый корпус из негорючего материала.
- Защита от случайного прикосновения к токоведущим частям.
- Комбинированный DIN-изолятор с вариантами установки на монтажную панель щита, на классическую 35мм DIN-рейку или на DIN-рейку с G-профилем.
![TEKFOR Шина N "ноль" в комбинированном DIN-изоляторе "Стойка" 8х12-(3+3)-Ч IEK](https://cdn-02.iek.ru/imgproxy/IMM6CQZiQk30uBKD7NT4YOkufK0QD2A-p-nGSO_6Zt4/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzg5YzQ2ZDU5ZGViODlhMGRjMWQ5Yzg3N2IyMDJhOTM4ZTdlMWNjODdiZjVjZTVhYzBjZjJhZDI1N2Y2NzU5N2IucG5n.png)
Технические характеристики
Номин ток In, А | 125 |
Количество шин | 2 |
Сечение шины | IEK_V0000116 |
Винты крепления | EV008589 |
Номин напряжение, В | 500 |
Глубина, мм | 12,4 |
Номин напряжение изоляции Ui, В | 500 |
Количество кабельных выводов | 6 |
Материал | Латунь |
Минимальное сечение, мм² | 2 |
Типоисполнение | Комбинированный DIN - изолятор Стойка |
Назначение шины | IEK_V0000130 |
Ширина, мм | 83 |
Высота, мм | 39,2 |
Макс поперечное сечение проводника, мм² | 25 |
Тип монтажа | EV000242 |
Модель или исполнение | EV000154 |
Тип поверхности | Необработанная |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 5 | 70 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4610084724288 | 4610084724301 | 4610084724325 |
Вес брутто, кг | 0.052 | 0.258 | 3.615 |
Вес нетто, кг | 0.047 | 0.234 | 3.276 |
Объем, м^3 | 0.000178 | 0.00089 | 0.01246 |
Длина, см | 8.3 | 14.5 | 31.1 |
Высота, см | 3.6 | 4.3 | 18.4 |
Ширина, см | 1.2 | 13.7 | 21.8 |
Способ нанесения информации | На стикер | На стикер | На стикер |
