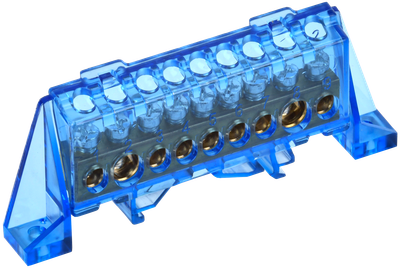

TEKFOR Шина N "ноль" в комбинированном DIN-изоляторе "Стойка" 8х12-9-С IEK
![TEKFOR Шина N "ноль" в комбинированном DIN-изоляторе "Стойка" 8х12-9-С IEK](https://cdn-02.iek.ru/imgproxy/LguMBTFMrWTDFbVg4bZ0GpVZ0Ze5bdAl_H0thBhVak4/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2EzNThiOTA2NDVmMTRmMjU2MzE0MTAwYjBiZWM2ZmRhNWZhY2UyMDRjYjcyYjYzMGExZWIxOWIwNGUyZTRiMDgucG5n.png)
Новинка
- Видео
Артикул:
Основные характеристики
Номин ток In, А | 125 |
Количество шин | 1 |
Сечение шины | IEK_V0000116 |
Материал | Латунь |
Тип поверхности | Необработанная |
Описание
Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих. Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика. При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами. Нормальные условия эксплуатации шин: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Преимущества
- Удобная сборно-разборная конструкция изолятора шины с возможностью подключения проводников с двух сторон.
- Закрытый корпус из негорючего материала.
- Защита от случайного прикосновения к токоведущим частям.
- Комбинированный DIN-изолятор с вариантами установки на монтажную панель щита, на классическую 35мм DIN-рейку или на DIN-рейку с G-профилем.
![TEKFOR Шина N "ноль" в комбинированном DIN-изоляторе "Стойка" 8х12-9-С IEK](https://cdn-02.iek.ru/imgproxy/LguMBTFMrWTDFbVg4bZ0GpVZ0Ze5bdAl_H0thBhVak4/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2EzNThiOTA2NDVmMTRmMjU2MzE0MTAwYjBiZWM2ZmRhNWZhY2UyMDRjYjcyYjYzMGExZWIxOWIwNGUyZTRiMDgucG5n.png)
Технические характеристики
Номин ток In, А | 125 |
Количество шин | 1 |
Сечение шины | IEK_V0000116 |
Материал | Латунь |
Тип поверхности | Необработанная |
Назначение шины | IEK_V0000130 |
Модель или исполнение | EV000154 |
Винты крепления | EV008589 |
Номин напряжение изоляции Ui, В | 500 |
Количество кабельных выводов | 9 |
Цвет изолятора | EV000080 |
Номин напряжение, В | 500 |
Ширина, мм | 96 |
Высота, мм | 39,2 |
Тип монтажа | EV000242 |
Глубина, мм | 12,4 |
Макс поперечное сечение проводника, мм² | 25 |
Типоисполнение | Комбинированный DIN - изолятор Стойка |
Минимальное сечение, мм² | 2 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 5 | 70 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4610084721461 | 4610084721485 | 4610084721508 |
Вес брутто, кг | 0.068 | 0.34 | 4.766 |
Вес нетто, кг | 0.064 | 0.319 | 4.466 |
Объем, м^3 | 0.000178 | 0.00089 | 0.01246 |
Длина, см | 9.6 | 21.3 | 31.7 |
Высота, см | 3.6 | 4.1 | 18.2 |
Ширина, см | 1.2 | 19.1 | 21.6 |
Способ нанесения информации | На стикер | На стикер | На стикер |
