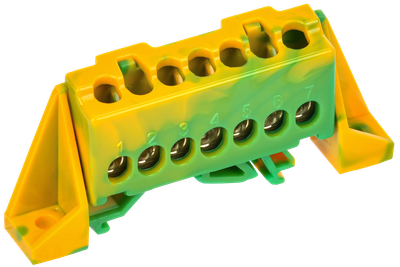

TEKFOR Шина PE "земля" в комбинированном DIN-изоляторе "Стойка" 6х9-7-ЖЗ IEK
![TEKFOR Шина PE "земля" в комбинированном DIN-изоляторе "Стойка" 6х9-7-ЖЗ IEK](https://cdn-02.iek.ru/imgproxy/0LTQ4WBsJFIXjhPAVAy-oHHpkHzHR3K6fP2F7iLUoxQ/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzRkNzRmYjJkY2RkNDExY2ExN2Y5YmQ0OTQ3ZmYxOWNkYmZmZGYyY2ZmMWYzODZjMWU3MTZiNDkyYjUyZTM5MDIucG5n.webp)
Артикул:
Основные характеристики
Номин ток In, А | 100 |
Количество шин | 1 |
Высота, мм | 33,2 |
Глубина, мм | 12,4 |
Количество кабельных выводов | 7 |
Описание
Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих. Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика. При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами. Нормальные условия эксплуатации шин: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Преимущества
- Удобная сборно-разборная конструкция изолятора шины с возможностью подключения проводников с двух сторон.
- Закрытый корпус из негорючего материала.
- Защита от случайного прикосновения к токоведущим частям.
- Комбинированный DIN-изолятор с вариантами установки на монтажную панель щита, на классическую 35мм DIN-рейку или на DIN-рейку с G-профилем.
![TEKFOR Шина PE "земля" в комбинированном DIN-изоляторе "Стойка" 6х9-7-ЖЗ IEK](https://cdn-02.iek.ru/imgproxy/LilFq5AL3wxHrejUA2-Ka6uU9Y7mySZyEZfodg2znLs/q:100/rs:fit:800/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzRkNzRmYjJkY2RkNDExY2ExN2Y5YmQ0OTQ3ZmYxOWNkYmZmZGYyY2ZmMWYzODZjMWU3MTZiNDkyYjUyZTM5MDIucG5n.avif)
Технические характеристики
Номин ток In, А | 100 |
Количество шин | 1 |
Высота, мм | 33,2 |
Глубина, мм | 12,4 |
Количество кабельных выводов | 7 |
Макс поперечное сечение проводника, мм² | 16 |
Материал | Латунь |
Минимальное сечение, мм² | 2 |
Номин напряжение, В | 500 |
Номин напряжение изоляции Ui, В | 500 |
Температура эксплуатации, °C | -40...50 |
Тип поверхности | Необработанная |
Типоисполнение | Комбинированный DIN - изолятор Стойка |
Ширина, мм | 75 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 5 | 120 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4610084717624 | 4610084717648 | 4610084717662 |
Вес брутто, кг | 0.033 | 0.164 | 3.924 |
Объем, м^3 | 0.000104 | 0.00052 | 0.01248 |
Длина, см | 7.5 | 16.1 | 30.4 |
Ширина, см | 1.2 | 13.4 | 21.8 |
Высота, см | 3 | 2.4 | 18.8 |
Способ нанесения информации | На стикер | На стикер | На стикер |
