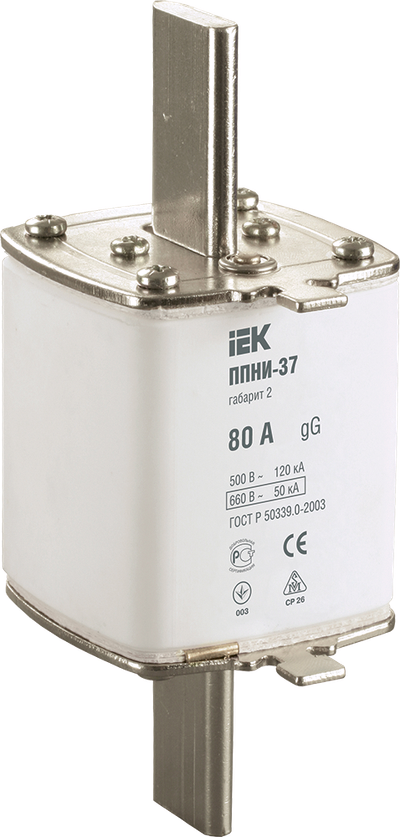

Плавкая вставка предохранителя ППНИ-37, габарит 2, 80А IEK
![Плавкая вставка предохранителя ППНИ-37, габарит 2, 80А IEK](https://cdn-02.iek.ru/imgproxy/fWiLP9AkNdAXI_yYMU5CLiUbD-VSNOKS22NnXwVC_-s/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzNhM2U4ZTU3NDQ2OGE0ZjBlZjNjNjEyMWFhMzU4Yzc0MDk1NjVlYTA3ZDNlNjczOWRkODUzNDVjZDhlNDdkNmEucG5n.png)
Артикул:
Основные характеристики
Номин ток, А | 80 |
Конструктивный размер | Типоразмер 2 (NH2) |
Категория применения | gL/gG (для защиты кабелей и распределительных устройств от к.з. и перегрузки) |
Номин раб напряжение, В | 690 |
Тип индикатора срабатывания | Верхний индикатор срабатывания |
Описание
Предохранители плавкие серии ППНИ типа gG общего применения предназначены для защиты промышленных электроустановок и кабельных линий от перегрузки и короткого замыкания и выпускаются на номинальные токи от 2 до 630 А.
Используются в однофазных и трехфазных сетях напряжением до 660 В частоты 50 Гц.
Области применения предохранителей ППНИ: вводно-распределительные устройства (ВРУ); шкафы и пункты распределительные (ШРС, ШР, ПР); оборудование трансформаторных подстанций (ЩО); шкафы низкого напряжения (ШРПНН); шкафы и ящики управления.
Соответствуют требованиям ГОСТ Р 50339.0, 50339.2.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Сниженные более чем на 30% потери мощности по сравнению с предохранителями ПНП2 вследствие современной конструкции, технологии изготовления и качества применяемых материалов в предохранителях ППНИ.
- Высокая стойкость основания держателя (изолятора) к механическим воздействиям благодаря исполнению из армированной термореактивной пластмассы.
- Уменьшенные на 10-20% по сравнению с предохранителями ПН-2 габаритные размеры предохранителей ППНИ.
- Широкий ассортиментный ряд предохранителей ППНИ, включающий в себя плавкие вставки с номинальными токами от 2 А до 630 А, всего 82 позиции в 6 габаритах.
- Защита от перегрузок вследствие наличия функции токоограничения, позволяющей снизить ожидаемый ток короткого замыкания в несколько раз.
- Широкий диапазон рабочих температур, от -45°С до +60°С, позволяет применять предохранители ППНИ в разных климатических поясах.
- Высокая отключающая способность: при 660 В - 50 кА, а при 500 В - 120 кА.
![Плавкая вставка предохранителя ППНИ-37, габарит 2, 80А IEK](https://cdn-02.iek.ru/imgproxy/fWiLP9AkNdAXI_yYMU5CLiUbD-VSNOKS22NnXwVC_-s/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzNhM2U4ZTU3NDQ2OGE0ZjBlZjNjNjEyMWFhMzU4Yzc0MDk1NjVlYTA3ZDNlNjczOWRkODUzNDVjZDhlNDdkNmEucG5n.png)
Особенности конструкции
Технические характеристики
Номин ток, А | 80 |
Конструктивный размер | Типоразмер 2 (NH2) |
Категория применения | gL/gG (для защиты кабелей и распределительных устройств от к.з. и перегрузки) |
Номин раб напряжение, В | 690 |
Тип индикатора срабатывания | Верхний индикатор срабатывания |
Тип напряжения | Переменный (AC) |
Номин отключающая способность, кА | - |
Номин частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 24 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056058444 | 4606056058451 |
Вес брутто, кг | 0.63 | 15.12 |
Вес нетто, кг | 0.638 | 17.1 |
Объем, м^3 | 0.000938 | 0.022523 |
Длина, см | 15.5 | 18 |
Высота, см | 7.7 | 32.5 |
Ширина, см | 6 | 38.5 |
Способ нанесения информации | На стикер | На стикер |
