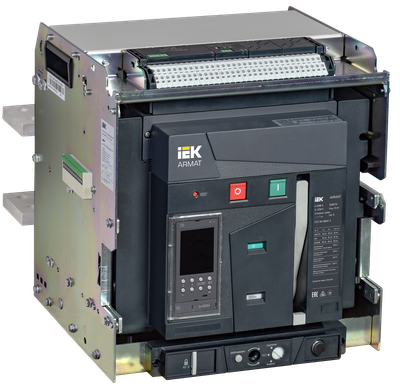

ARMAT Воздушный автоматический выключатель выдвижного исполнения 3P типоразмер E 85кА 2000А расцепитель TD с комплектом аксессуаров 220В: мотор привод катушка включения катушка отключения IEK
Основные характеристики
| Номин ток, А | 2000 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 85 |
| Исполнение | Выдвижной (-ая) |
| Тип расцепителя | EV000101 |
Описание
Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Воздушные автоматические выключатели имеют Icu до 150кА, при этом максимальная отключающая способность равна рабочей, что обеспечивает удобство подбора и расчёта.
- Обладают одним из наилучших коэффициентов зависимости пропускаемого тока от температуры, что позволяет их применение на объектах с повышенной температурой технологических процессов.
- Имеют высокое количество (до 50 000) механических циклов, что подтверждает их высокую надёжность.
- Расцепитель типа TT имеет цветной дисплей с опцией Touchscreen и расширенными возможностями измерений.
Технические характеристики
| Номин ток, А | 2000 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 85 |
| Исполнение | Выдвижной (-ая) |
| Тип расцепителя | EV000101 |
| Тип изделия/компонента | Выключатель автоматический воздушный |
| Потери энергии, Вт | 660.0 |
| Кол-во вспомогат переключающих контактов | 6 |
| Моторный привод встроенный | Да |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Частота сети, Гц | 50 |
| Ширина, мм | 401.0 |
| Высота, мм | 435.0 |
| Глубина, мм | 390.0 |
| Диап регул без заде сраб расцеп короткого замык, А | 2000...65000 |
| С расцеплением под напряжением | Да |
| Наличие электронного расцепителя | Да |
| Номин кратковрем выдерж в течении 1 с ток Icw, кА | 85 |
| Высота над уровнем моря, м | < 2000 |
| Режим работы | Продолжительный |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Номин продолжительный ток Iu, А | 2000 |
| Номин импульсное выдерживаемое напряжение, кВ | 12 |
| Номин напряжение, В | 690...690 |
| Степень защиты - IP | IP30 |
| Вид подключения главной электрич цепи | Подключение сзади |
| Подходит для монтажа на DIN-рейку | Нет |
| Моторный привод - дополнительно | Нет |
| Дополнит оборудование входящее в поставку | Независимый расцепитель (для силовых автоматов) |
| Номин раб наибольшая откл способность Ics, кА | 85 |
| Номин напряжение изоляции Ui, В | 1250 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Диапазон уставки тока расцепления, А | 800...2000 |
| Тип элемента управления | Прочее |
| Конструкция прибора | Прочее |
| Механич износостойкость без обслуживания, циклов | 15000 |
Документация
Сертификаты
Сертификат добровольный ГОСТ Р (PDF, 1.33 MB)
Сертификат ТР ТС (загружается на сервер)Сейчас файл загружается на наш сервер и скоро станет доступен для скачивания. Обычно это занимает несколько часов. Попробуйте загрузить файл позже.
Отказное письмо ТР ЕАЭС 043 (PDF, 21.41 MB)
Сертификат ТР ТС (PDF, 1.14 MB)
Декларация ТР ЕАЭС (PDF, 744.46 KB)
Отказное письмо ФЗ-123 (PDF, 21.09 MB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
AutoCad, Чертеж dwg (DWG, 93.19 KB)
AutoCad, Чертеж dwg (DWG, 93.56 KB)
3D-модель, STEP-формат (STP, 10.43 MB)
3D-модель, STEP-формат (загружается на сервер)Сейчас файл загружается на наш сервер и скоро станет доступен для скачивания. Обычно это занимает несколько часов. Попробуйте загрузить файл позже.
3D-модель, STEP-формат (загружается на сервер)Сейчас файл загружается на наш сервер и скоро станет доступен для скачивания. Обычно это занимает несколько часов. Попробуйте загрузить файл позже.
Информационные материалы
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ЯЩИК | ЯЩИК |
| Материал упаковки | ФАНЕРА | ФАНЕРА |
| Штрихкод | 4610084338294 | 4610084338294 |
| Вес брутто, кг | 118.1 | 118.1 |
| Вес нетто, кг | 113.1 | 113.1 |
| Объем, м^3 | 0.181356 | 0.181356 |
| Длина, см | 51 | 51 |
| Высота, см | 63.5 | 63.5 |
| Ширина, см | 56 | 56 |
| Способ нанесения информации | На стикер | На стикер |
