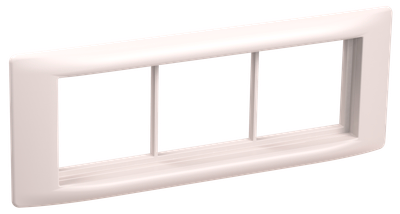

PRIMER Рамка и суппорт на 6 модулей 60мм для кабель-каналов 80х40 и 150х60 белый IEK
![PRIMER Рамка и суппорт на 6 модулей 60мм для кабель-каналов 80х40 и 150х60 белый IEK](https://cdn-02.iek.ru/imgproxy/XlMmG1WeihdYDqtJ_gllCf8teZKHKXXFT4EWe9KGkD8/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzQ5NTQ0MWNmMGQyNWU5ODk5YmNiZGVhZTlmMzAzOTc2M2Y1N2U1OWYyZWZjMzQ1ZWY0Yjg1M2M3MmE3NzMxZTYucG5n.webp)
Артикул:
Основные характеристики
Материал | Пластик |
Цвет | Белый |
Количество постов | 3 |
Степень защиты - IP | IP20 |
Тип поверхности | Глянцев./блестящ./зеркальный |
Описание
Рамка и суппорт на 6 модулей (3 поста 45х45 мм / 6 модулей 45х22,5). Предназначены для монтажа модульных электроустановочных изделий 45х45 в кабельные-каналы серии ПРАЙМЕР типоразмеров 80х40 и 150х60 (ширина монтажной ниши 60 мм)*. Материал: полистирол. Цвет: белый. *Для установки рамки и суппорта в основание кабель-канала 150х60 ПРАЙМЕР необходимо использовать несущую перегородку: CKK-40D-NP-150-060-K01. Для последующего закрытия короба - 2 крышки: CKK-40D-KR75-K01
Преимущества
- Плавные формы, надежное крепление.
- Единое дизайнерское исполнение с кабель-каналом.
![PRIMER Рамка и суппорт на 6 модулей 60мм для кабель-каналов 80х40 и 150х60 белый IEK](https://cdn-02.iek.ru/imgproxy/_pvN9_YIoQwE92l_GpP3LjqUW5U05N6_5QJ-rdJSKFA/q:100/rs:fit:800/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzQ5NTQ0MWNmMGQyNWU5ODk5YmNiZGVhZTlmMzAzOTc2M2Y1N2U1OWYyZWZjMzQ1ZWY0Yjg1M2M3MmE3NzMxZTYucG5n.avif)
Особенности конструкции
Технические характеристики
Материал | Пластик |
Цвет | Белый |
Количество постов | 3 |
Степень защиты - IP | IP20 |
Тип поверхности | Глянцев./блестящ./зеркальный |
Высота, мм | 65 |
Количество модулей вертикальное | 1 |
Количество модулей горизонтальное | 6 |
Количество постов по вертикали | 1 |
Количество постов по горизонтали | 3 |
Монтажная ширина - ниши, мм | 60 |
Ориентация монтажа | Горизонтальный (-ая) |
Подходит для установки в кабель-канал | Да |
Поле для надписи или информац поверхность | Нет |
Прозрачный | Нет |
Размер посадочного места ЭУИ, мм | 45х45 |
С откидной крышкой | Нет |
Способ или тип крепления | Прочее |
Цвет по RAL | 9010 |
Ширина, мм | 171 |
Документация
Сертификаты
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 10 | 120 |
Единицы измерения | шт | шт | шт |
Тип упаковки | ПАКЕТ БЕЗ ФОРМЫ | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056182798 | 4606056182804 | 4606056182811 |
Вес брутто, кг | 0.039 | 0.392 | 4.7 |
Вес нетто, кг | 0.039 | 0.39 | 4.68 |
Объем, м^3 | 0.000851 | 0.00851 | 0.10212 |
Длина, см | 24 | 19 | 64 |
Высота, см | 3 | 18 | 38 |
Ширина, см | 9.5 | 19 | 42 |
Способ нанесения информации | На стикер | На стикер | На стикер |
