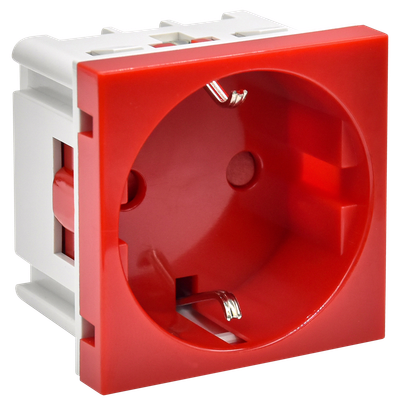

PRIMER РКС-20-30-П-К Розетка с заземляющим контактом защитной шторкой и винтовым зажимом (2 модуля) красная IEK
Основные характеристики
| Модель или исполнение | С заземляющим (защитным) контактом |
| Со шторками - защита от прикосновения | Нет |
| Цвет | Красный |
| Номин ток, А | 16 |
| Крышка | Нет |
Описание
Модульные электроустановочные изделия 45х45 серии ПРАЙМЕР предназначены для организации рабочего места с применением кабель-каналов, напольных лючков или розеточных блоков, а также для открытого монтажа в коробки типа КМКУ.
Розетка предназначена для подключения электрических потребителей переменного тока напряжением до 250 В частотой 50 Гц и номинальным током 16 А. В розетке предусмотрены защитные шторки и заземляющие контакты. Винтовые зажимы для подключения проводников на задней части розетки. Размеры, ВхШхГ,мм: 45х45х40. Цвет - красный.
Размеры модульных ЭУИ ПРАЙМЕР: 1 модуль = 45х22,5 мм 2 модуля (1 пост) = 45х45 мм
Преимущества
- Все продукты ЭУИ ПРАЙМЕР сертифицированы.
- Широкий выбор механизмов для любых задач.
- Универсальная сфера применения: установка в кабель-канал, напольные лючки, розеточные блоки, мини-колонны.
- Надежность и удобство монтажа и эксплуатации.
- Возможность настенного (открытого) монтажа в коробках КМКУ с кабель-каналами ELECOR/ECOLINE.
- Модульные механизмы размеров 45х45 и 45х22,5.
- Произведено из качественных материалов.
Технические характеристики
| Модель или исполнение | С заземляющим (защитным) контактом |
| Со шторками - защита от прикосновения | Нет |
| Цвет | Красный |
| Номин ток, А | 16 |
| Крышка | Нет |
| Степень защиты - IP | IP20 |
| Тип поверхности | Глянцев./блестящ./зеркальный |
| Количество постов | 1 |
| Номин напряжение, В | 230 |
| Свободный от галогенов | Нет |
| Запираемый - -ая | Нет |
| Защита контактов | Нет |
| Поле для надписи или информац поверхность | Нет |
| Специальное питание | Не требует специального питания |
| Символы или индикация | Без обозначения |
| С контрольной лампой | Нет |
| Подходит для степени защиты - IP | IP20 |
| Глубина устройства, мм | 40.3 |
| Количество подключаемых розеток | 1 |
| Количество модулей (модульных систем) | 2 |
| С откидной крышкой | Нет |
| Количество фаз | 1 |
| С выталкивателем | Нет |
| Вид или марка материала | Прочее |
| Функция выключения | Нет |
| Защита по току | Нет |
| Материал | Прочее |
| С миниатюрным предохранителем | Нет |
| Ширина устройства, мм | 45.0 |
| Высота устройства, мм | 45.0 |
| С подсветкой - индикация напряж в сети | Нет |
| С ориентационным освещением | Нет |
| Тип монтажа | Встраиваемый |
| Тип или способ подключения | Клемма винтовая |
| Номин ток, А | 16 |
| Частота, Гц | 50 |
| С выключателем Вкл или Откл - On или Off | Нет |
| Повёрнутая центральная вставка | Нет |
| Защита от перенапряжения | Нет |
| Способ или тип крепления | На защелках |
| Прозрачный | Нет |
| С проходными функциями | Нет |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.33 MB)
Дополнительное фото продукта (JPG, 1.05 MB)
Листовка (PDF, 764.92 KB)
Листовка (PDF, 884.13 KB)
Дополнительное фото продукта (JPG, 937.26 KB)
Дополнительное фото продукта (JPG, 1019.35 KB)
Дополнительное фото продукта (JPG, 1.14 MB)
Габаритный Чертеж (JPG, 111.46 KB)
Дополнительное фото продукта (JPG, 799.18 KB)
Схема Подключения (JPG, 69.59 KB)
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ БЕЗ ФОРМЫ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4610084664683 | 4610084664706 | 4610084664720 |
| Вес брутто, кг | 0.047 | 0.467 | 4.669 |
| Вес нетто, кг | 0.036 | 0.36 | 3.6 |
| Объем, м^3 | 0.000198 | 0.00198 | 0.0198 |
| Длина, см | 13 | 25.5 | 27.1 |
| Высота, см | 4 | 5.4 | 29.2 |
| Ширина, см | 9 | 11.2 | 25 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
