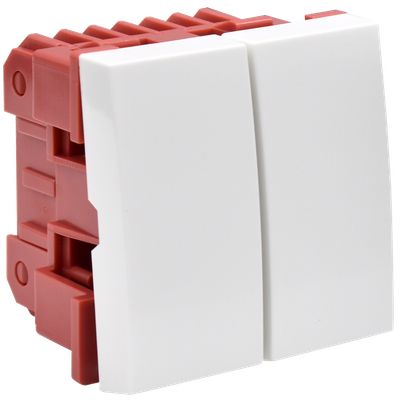

ВК4-22-00-П Выключатель проходной (переключатель) двухклавишный (на 2 модуля) белый IEK
Основные характеристики
| Количество клавиш | 2 |
| Тип или способ подключения | Клемма винтовая |
| Подсветка | Без подсветки |
| Цвет | Белый |
| Схема подключения | Переключатель на 2 направления двойной (двухклавишный) |
Описание
Модульные электроустановочные изделия 45х45 серии ПРАЙМЕР предназначены для организации рабочего места с применением кабель-каналов, напольных лючков или розеточных блоков, а также для открытого монтажа в коробки типа КМКУ.
Выключатель предназначен для включения и отключения электрических цепей в сетях переменного тока напряжением до 250 В частотой 50 Гц и номинальным током 10 А. Метод действия на выключатель - клавишный. Количество клавиш - 2 шт. Размеры, ВхШхГ,мм: 45х45х36,6. Цвет - белый.
Размеры модульных ЭУИ ПРАЙМЕР: 1 модуль = 45х22,5 мм 2 модуля (1 пост) = 45х45 мм
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Все продукты ЭУИ ПРАЙМЕР сертифицированы.
- Широкий выбор механизмов для любых задач.
- Универсальная сфера применения: установка в кабель-канал, напольные лючки, розеточные блоки, мини-колонны.
- Надежность и удобство монтажа и эксплуатации.
- Возможность настенного (открытого) монтажа в коробках КМКУ с кабель-каналами ELECOR/ECOLINE.
- Модульные механизмы размеров 45х45 и 45х22,5.
- Произведено из качественных материалов.
Технические характеристики
| Количество клавиш | 2 |
| Тип или способ подключения | Клемма винтовая |
| Подсветка | Без подсветки |
| Цвет | Белый |
| Схема подключения | Переключатель на 2 направления двойной (двухклавишный) |
| Возвратно-нажимной | Нет |
| Тип поверхности | Глянцев./блестящ./зеркальный |
| Тип включения или управления | Клавишный (качели)/кнопочный |
| Номин ток, А | 10 |
| Количество модулей (модульных систем) | 1 |
| Количество полюсов | 1 |
| Коммутируем нагрузка для люминесц ламп, AX | 10 |
| Материал | Пластик |
| Номин напряжение, В | 220 |
| Подходит для степени защиты - IP | IP20 |
| Поле для надписи или информац поверхность | Нет |
| Вид или марка материала | Термопласт |
| Выключатель стиральной машины | Нет |
| Защитное покрытие поверхности | Необработанная |
| С полем для надписи | Нет |
| Свободный от галогенов | Да |
| Сигнальный контакт состояния | Нет |
| Способ или тип крепления | В распор и на шурупах |
| Температура эксплуатации, °C | -15...60 |
| Тип комплектации | Механизм с центральной платой |
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Цвет по RAL | 9010 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Листовка (PDF, 0.863 MB)
Листовка (PDF, 0.747 MB)
Дополнительное фото продукта (JPG, 1.051 MB)
Дополнительное фото продукта (JPG, 1.110 MB)
Дополнительное фото продукта (JPG, 0.808 MB)
Схема Подключения (JPG, 0.098 MB)
Габаритный Чертеж (JPG, 0.104 MB)
Дополнительное фото продукта (PNG, 2.001 MB)
Дополнительное фото продукта (PNG, 1.992 MB)
Габаритный Чертеж (JPG, 1.912 MB)
Дополнительное фото продукта (JPG, 1.112 MB)
Дополнительное фото продукта (JPG, 0.936 MB)
Дополнительное фото продукта (PNG, 2.710 MB)
Дополнительное фото продукта (PNG, 1.631 MB)
Схема Подключения (JPG, 1.885 MB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056136203 | 4606056136210 | 4606056136227 |
| Вес брутто, кг | 0.061 | 0.61 | 6.1 |
| Вес нетто, кг | 0.051 | 0.51 | 5.1 |
| Объем, м^3 | 0.0001 | 0.001274 | 0.016016 |
| Длина, см | 5 | 24.5 | 28 |
| Высота, см | 4 | 5.2 | 22 |
| Ширина, см | 5 | 10 | 26 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
