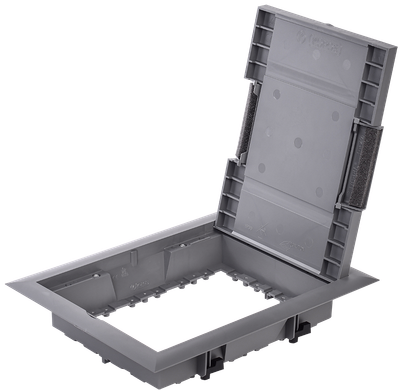

PRIMER Лючок напольный на 24 модуля ONFLOOR 24 IEK
![PRIMER Лючок напольный на 24 модуля ONFLOOR 24 IEK](https://cdn-02.iek.ru/imgproxy/IgJMUmSdx2I5TJXCfGzls7paihGyzXEpKdOg06S0pPM/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzkxNzc4ZjcyYWViN2FmODZmZWE5ZjI2ZTg0MTQxM2M4MmMxZmY0ZTVlZWU1YTcyMmZmMDNlMTc0YWMzZDVlMmQucG5n.png)
Основные характеристики
Макс количество модулей | 24 |
Глубина выемки в полу, мм | 80...95 |
Подходит для влажной уборки | Нет |
Вес, кг | 1.5 |
Высота-габаритный размер, мм | 62 |
Описание
Лючок напольный ONFLOOR 24. Предназначен для организации рабочих мест в офисных или административных помещениях. В лючок можно установить до 24 модулей (12 постов 45х45 мм / 24 модуля 45х22,5). Возможна установка лючка в фальшпол толщиной от 10 до 40 мм, необходимое монтажное отверстие для установки лючка 218х288 мм, либо в бетонный пол с обязательным использованием коробки напольной: KNU-80-16-PA-9011 (рама лючка крепится на коробке напольной с помощью винтов, которые поставляются в комплекте). Крышка лючка имеет небольшое углубление, усиленное стальным листом, для монтажа напольного покрытия с максимальной толщиной 7 мм (рекомендуемые напольные покрытия - ковер или ламинат). Крышка содержит 2 откидных вывода с мягким материалом, которые позволяют организовать вывод кабелей из лючка. Степень защиты IP30 - коробка не предназначена для влажной уборки. Конструкция лючков рассчитана на максимальную нагрузку 1500Н. Комплект поставки: Лючок напольный ONFLOOR 24 - 1 шт., трафарет для финишного покрытия - 1 шт., комплект крепежа - 1 компл. Рамки для установки ЭУИ и коробки для установки лючка в бетонный пол приобретаются отдельно. Цвет: тeмно-серый RAL 7012. Пример комплектации лючка: 8 модулей: 1 шт. - KNR-80-00-7012, 1 шт. - KNP-80-16-PA-7012, 1 шт. - KNR-80-45-7012; 16 модулей: 2 шт. - KNP-80-16-PA-7012, 2 шт. - KNR-80-45-7012; 24 модуля: 2 шт. - PM-LN10D-RP-12-K03.
Срок службы:
10 лет
Гарантия:
1 год
Преимущества
- Возможность встраиваемого скрытого монтажа.
- Установка ЭУИ-модулями 45х45, 45х22,5 и 60х60.
- Высокая механическая прочность.
- Защита кабеля от перегиба.
- Высокая огнестойкость.
![PRIMER Лючок напольный на 24 модуля ONFLOOR 24 IEK](https://cdn-02.iek.ru/imgproxy/IgJMUmSdx2I5TJXCfGzls7paihGyzXEpKdOg06S0pPM/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzkxNzc4ZjcyYWViN2FmODZmZWE5ZjI2ZTg0MTQxM2M4MmMxZmY0ZTVlZWU1YTcyMmZmMDNlMTc0YWMzZDVlMmQucG5n.png)
Особенности конструкции
Технические характеристики
Макс количество модулей | 24 |
Глубина выемки в полу, мм | 80...95 |
Подходит для влажной уборки | Нет |
Вес, кг | 1.5 |
Высота-габаритный размер, мм | 62 |
Диаметры отв для ввода труб, мм | 25, 32, 40 |
Длина - встраиваемый размер, мм | 330 |
Длина - габаритный размер, мм | 330 |
Защитная рамка коврового покрытия | Да |
Кол-во монтажных коробок | 0 |
Кол-во штепсель розеток с защ контактом | 0 |
Материал | Пластик |
Мин глубина встраивания, мм | 80 |
Монтажный диаметр - ниши, мм | - |
Наруж диаметр, мм | - |
Номер цвета RAL | 7012 |
Номин напряжение изоляции Ui, В | 500 |
Подходит для магистралей проходящих по черновому полу | Нет |
Подходит для укладки в двойной пол | Да |
Подходит для установки в фальш-пол | Да |
Рабочая нагрузка, Н | 1500 |
Разм отв для ввода металлолотка, мм | 150х35 |
С выполнен монтаж отверстия в ковролине | Да |
Степень защиты - IP | IP30 |
Температура эксплуатации, °C | -5...+70 |
Термостойкость до, °C | 850 |
Тип крышки | Прямоугольн. |
Форма крышки | Прямоугольн. |
Цвет | Серый |
Ширина - встраиваемый размер, мм | 260 |
Ширина - габаритный размер, мм | 260 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 9.503 MB)
Дополнительное фото продукта (PNG, 1.110 MB)
Дополнительное фото продукта (PNG, 5.395 MB)
Дополнительное фото продукта (PNG, 5.273 MB)
Дополнительное фото продукта (PNG, 8.476 MB)
Дополнительное фото продукта (PNG, 2.580 MB)
Дополнительное фото продукта (PNG, 0.959 MB)
Габаритный Чертеж (JPG, 1.927 MB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 1 |
Единицы измерения | шт | шт |
Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056346190 | 4606056346190 |
Вес брутто, кг | 1.4 | 1.4 |
Вес нетто, кг | 1.4 | 1.4 |
Объем, м^3 | 0.006885 | 0.006885 |
Длина, см | 34 | 34 |
Высота, см | 7.5 | 7.5 |
Ширина, см | 27 | 27 |
Способ нанесения информации | На стикер | На стикер |
