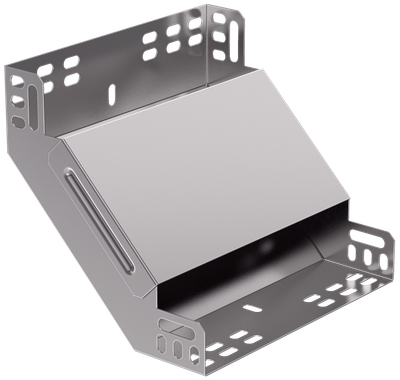

ESCA Поворот вертикальный внутренний 90град 50х200мм IEK
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 50 |
| Высота кабельного лотка , мм | 50 |
| Цвет | Светло-серый |
| Перфорация в основании для монтажа | Нет |
Описание
Поворот на 90° вертикальный внутренний служит для организации вертикального поворота кабельной трассы на 90°. Данный аксессуар поставляется в комплекте с крышкой.
Все аксессуары для металлических лотков изготовлены из стали горячего цинкования методом Сендзимира (защитный слой цинка 10-20 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 50 |
| Высота кабельного лотка , мм | 50 |
| Цвет | Светло-серый |
| Перфорация в основании для монтажа | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP20 |
| Перфорированная боковая стенка | Нет |
| Ширина ответвления, мм | 200 |
| Номер цвета RAL | 7047 |
| Длина, мм | 238 |
| Толщина металла, мм | 0.8 |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 2 |
| Толщина цинкового покрытия, мкм | 10 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Ширина, мм | 200 |
| Вид или марка материала | Сталь оцинкованная |
| Вес, кг | 0,62 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Модель или исполнение | Интегрированный разъем |
| Отклонение - угол | 90 |
| Материал | Сталь |
| Нержавеющая сталь травлёная | Нет |
