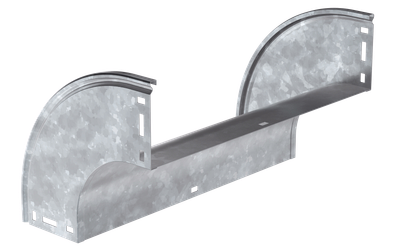

Поворот плавный 90град вертикальный внешний (тип В20) ESCA 80х400мм HDZ IEK
Основные характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота, мм | 80 |
| Вес, кг | 1,14 |
| Вид или марка материала | Сталь оцинкованная |
| Внутр радиус, мм | 100 |
Описание
Поворот на 90° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота, мм | 80 |
| Вес, кг | 1,14 |
| Вид или марка материала | Сталь оцинкованная |
| Внутр радиус, мм | 100 |
| Высота кабельного лотка , мм | 80 |
| Длина, мм | 220 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 6 |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Материал | Сталь |
| Модель или исполнение | C разъемом |
| Монтажная температура, °C | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 90 |
| Перфорация в основании для монтажа | Нет |
| Перфорированная боковая стенка | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Температура эксплуатации, °C | -50...40 |
| Толщина металла, мм | 0.8 |
| Толщина цинкового покрытия, мкм | 55 |
| Цвет | Светло-серый |
| Ширина, мм | 400 |
| Ширина ответвления, мм | 400 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.871 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.742 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.219 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.633 MB)
EPLAN, База EPLAN (ZIP, 4.286 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.078 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.938 MB)
Revit, База оборудования (RAR, 39.370 MB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4606056696660 | 4606056696660 |
| Вес брутто, кг | 1.111 | 1.111 |
| Вес нетто, кг | 1.14 | 1.14 |
| Объем, м^3 | 0.01909 | 0.01909 |
| Длина, см | 40.8 | 22 |
| Высота, см | 14.4 | 22 |
| Ширина, см | 32.5 | 40 |
| Способ нанесения информации | На стикер | На стикер |
