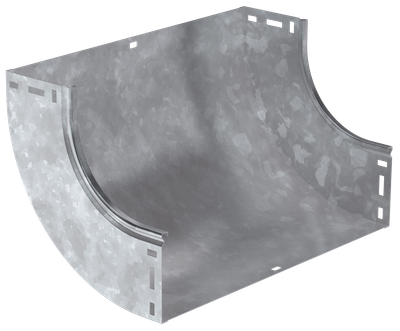

Поворот плавный 90град вертикальный внутренний (тип В10) ESCA 100х400мм HDZ IEK
Основные характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота, мм | 100 |
| Цвет | Светло-серый |
| Подходит для обеспеч целостности цепи | Нет |
| Перфорированная боковая стенка | Нет |
Описание
Поворот на 90° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина кабельного лотка , мм | 400 |
| Высота, мм | 100 |
| Цвет | Светло-серый |
| Подходит для обеспеч целостности цепи | Нет |
| Перфорированная боковая стенка | Нет |
| Номер цвета RAL | 7047 |
| Длина, мм | 230 |
| Толщина металла, мм | 0.8 |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 6 |
| Толщина цинкового покрытия, мкм | 55 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Ширина, мм | 400 |
| Вид или марка материала | Сталь оцинкованная |
| Внутр радиус, мм | 100 |
| Высота кабельного лотка , мм | 100 |
| Перфорация в основании для монтажа | Нет |
| Степень защиты - IP | IP00 |
| Ширина ответвления, мм | 400 |
| Вес, кг | 1,29 |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Модель или исполнение | C разъемом |
| Отклонение - угол | 90 |
| Материал | Сталь |
| Нержавеющая сталь травлёная | Нет |
