ESCA Разветвитель Т-образный плавный тип Г01 80х150мм HDZ IEK
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота кабельного лотка , мм | 80 |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 6 |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
Описание

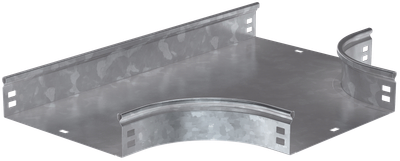

Разветвитель Т-образный плавный предназначен для организации Т-образного ответвления кабельной трассы. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота кабельного лотка , мм | 80 |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 6 |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Конструктивное исполнение | Тройник горизонтальный |
| Материал | Сталь |
| Модель или исполнение | Интегрированный разъем |
| Монтажная температура, °C | -50...40 |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 7047 |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Температура эксплуатации, °C | -50...40 |
| Толщина металла, мм | 0,8 |
| Толщина цинкового покрытия, мкм | 55 |
| Цвет | Светло-серый |
| Ширина, мм | 150 |
| Ширина ответвления, мм | 150 |
| Вес, кг | 1,00 |
| Вид или марка материала | Прочее |
| Высота, мм | 80 |
| Длина, мм | 410 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.871 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.742 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.219 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.633 MB)
EPLAN, База EPLAN (ZIP, 4.286 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.078 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.938 MB)
Revit, База оборудования (RAR, 39.370 MB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4606056700084 | 4606056700084 |
| Вес брутто, кг | 1 | 1 |
| Вес нетто, кг | 1 | 1 |
| Объем, м^3 | 0.009299 | 0.009299 |
| Длина, см | 41 | 41 |
| Высота, см | 8.1 | 8.1 |
| Ширина, см | 28 | 28 |
| Способ нанесения информации | На стикер | На стикер |
