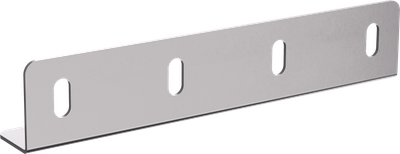

Пластина соединительная усиленная h=50мм 1,5мм IEK
Артикул:
Основные характеристики
| Модель или исполнение | Соединитель продольный (пластина) |
| Ширина, мм | 36 |
| Длина, мм | 180 |
| Защитное покрытие поверхности | EV000253 |
| Вид или марка материала | Сталь оцинкованная |
Описание
Пластина соединительная усиленная обеспечивает надежное соединение лотков при повышенных нагрузках.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Технические характеристики
| Модель или исполнение | Соединитель продольный (пластина) |
| Ширина, мм | 36 |
| Длина, мм | 180 |
| Защитное покрытие поверхности | EV000253 |
| Вид или марка материала | Сталь оцинкованная |
| Толщина металла, мм | 1,5 |
| Цвет | Прочее |
| Материал | Сталь |
| Подходит для лестничного лотка | Нет |
| Номер цвета RAL | 7047 |
| Класс стойкости к коррозии | 6 |
| Вертикал-поворотный или шарнирный | Да |
| Подходит для обеспеч целостности цепи | Да |
| Высота, мм | 50 |
| Нержавеющая сталь травлёная | Нет |
| Вес, кг | 0,12 |
| Тип соединения | Винтовой разъем |
| Подходит для лотка высотой, мм | 50 |
| Подходит для проволочного лотка | Нет |
| Подходит для лотка шириной, мм | 50...600 |
| Горизонт-поворотный или шарнирный | Да |
| Толщина цинкового покрытия, мкм | 55 |
| Подходит для кабель-канала | Нет |
| Подходит для проволоки проволочного лотка , мм | - |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.871 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.742 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.219 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.633 MB)
EPLAN, База EPLAN (ZIP, 4.286 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.938 MB)
3D-модель, STEP-формат (STEP, 0.126 MB)
Информационные материалы
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 2 | 80 |
| Единицы измерения | шт | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | КАРТОН |
| Штрихкод | 4610084144727 | 4610084232318 |
| Вес брутто, кг | 0.222 | 8.88 |
| Вес нетто, кг | 0.2335 | 9.34 |
| Объем, м^3 | 0.0002006 | 0.0168 |
| Длина, см | 18.2 | 19.5 |
| Высота, см | 3.8 | 8 |
| Ширина, см | 2.9 | 18 |
| Способ нанесения информации | На стикер | На стикер |
