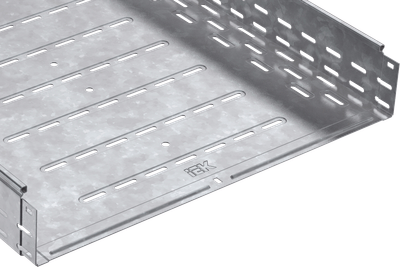

ESCA Лоток перфорированный 100х600х3000 HDZ IEK
Основные характеристики
| Ширина, мм | 600 |
| Тип лотка | Перфорированный |
| Высота, мм | 100 |
| Длина, мм | 3000 |
| Вид или марка материала | Прочее |
Описание
Перфорированные прокатные лотки входят в состав металлических кабеленесущих систем группы компаний IEK. Предназначены для прокладки и защиты силовых и слаботочных кабелей. При использовании совместно с крышкой обеспечивает максимальную защиту кабеля от внешних воздействий, пыли и влаги. В зависимости от исполнения лотки могут применяться как внутри общественных, производственных зданий, сооружений и объектах розничной торговли, так и вне помещений под навесом, на открытом воздухе, а также в помещениях с повышенной влажностью. Прокатные перфорированные лотки IEK изготавливаются из рулонной холоднокатаной стали, оцинкованной конвейерным способом или методом погружения готовых изделий в расплав цинка. Система прокатных лотков IEK состоит из прямых элементов и аксессуаров, предназначенных для изменения направления трассы, а также крышек и соединительных элементов разных габаритов. По требованиям безопасности изделие соответствует IEC 61537.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
- Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
- Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK.
- Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина, мм | 600 |
| Тип лотка | Перфорированный |
| Высота, мм | 100 |
| Длина, мм | 3000 |
| Вид или марка материала | Прочее |
| Модель или исполнение | Интегрированный разъем |
| Перфорированная боковая стенка | Да |
| Нержавеющая сталь травлёная | Нет |
| Толщина материала, мм | 1,2 |
| НАТО монтажные отверстия | Да |
| Материал | Сталь |
| Подходит для обеспеч целостности цепи | Да |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Исполнение для больших расст-усиленный | Нет |
| Вес, кг на м п | 7.28 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Перфорация в основании для монтажа | Да |
Документация
Сертификаты
Отказное письмо ТР ТС НВО (PDF, 1.010 MB)
Сертификат добровольный ГОСТ Р (PDF, 0.588 MB)
Сертификат добровольный ГОСТ Р (PDF, 0.394 MB)
Экспертное заключение (PDF, 3.352 MB)
Сертификат добровольный ГОСТ Р (PDF, 0.502 MB)
Сертификат добровольный ПБ (PDF, 1.663 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Сертификат ИСО (PDF, 2.770 MB)
Сертификат добровольный ГОСТ Р (PDF, 0.812 MB)
Сертификат добровольный ПБ (PDF, 7.696 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.871 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.742 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.219 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.633 MB)
EPLAN, База EPLAN (ZIP, 4.286 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.078 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.938 MB)
nanoCAD BIM Электро, База оборудования (SDF, 88.828 MB)
Revit, База оборудования (RAR, 39.370 MB)
Программное обеспечение
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 3 | 6 |
| Единицы измерения | м | м |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАЧКА |
| Материал упаковки | НЕ УКАЗАН | ПОЛИПРОПИЛЕН |
| Штрихкод | 4610084388336 | 4606056562095 |
| Вес брутто, кг | 23.676 | 47.352 |
| Вес нетто, кг | 23.675 | 47.35 |
| Объем, м^3 | 0.0915 | 0.18 |
| Длина, см | 300 | 300 |
| Высота, см | 10 | 10 |
| Ширина, см | 61 | 61 |
| Способ нанесения информации | На стикер | На стикер |
