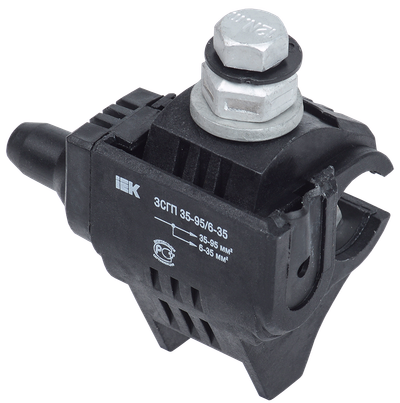

Зажим ЗСГП 35-95/6-35 (RDP 25/CN) IEK
![Зажим ЗСГП 35-95/6-35 (RDP 25/CN) IEK](https://cdn-02.iek.ru/imgproxy/4z-HurRGjQfJXUUiD1a1OPLxGw4XLydsS69IXOVvZrU/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzg0NjQ1NDI3OWIwYjhmMWVkODRlNWRhMjVhMTE4MDExMmE3Nzc0MjBkNmVhOWNkNzFhZTNhY2UyNDI0MTA5MGQucG5n.png)
Основные характеристики
Номин поперечное сечение переходной секции, мм² | 35...95 |
Номин поперечное сечение ответвления, мм² | 6...35 |
Тип соединения | Винтовое соединение |
Номинальное сечение главного провода, SE, мм² | 35...95 |
Номинальное поперечное сечение ответвления, SM / RM, мм² | 6...35 |
Описание
Зажимы серии ЗСГП предназначены для подключения провода СИП к магистральной неизолированной линии. Применимы для алюминиевых и медных проводников напряжением до 1 кВ. При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию ответвительного проводника, одновременно с этим зажимая поверхность неизолированного магистрального проводника. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв верхней головки болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном. В случае появления необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа. Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.
Срок службы:
40 лет
Гарантия:
5 лет
Преимущества
- Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
- Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном.
- В случае необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа.
- Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.
![Зажим ЗСГП 35-95/6-35 (RDP 25/CN) IEK](https://cdn-02.iek.ru/imgproxy/4z-HurRGjQfJXUUiD1a1OPLxGw4XLydsS69IXOVvZrU/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzg0NjQ1NDI3OWIwYjhmMWVkODRlNWRhMjVhMTE4MDExMmE3Nzc0MjBkNmVhOWNkNzFhZTNhY2UyNDI0MTA5MGQucG5n.png)
Технические характеристики
Номин поперечное сечение переходной секции, мм² | 35...95 |
Номин поперечное сечение ответвления, мм² | 6...35 |
Тип соединения | Винтовое соединение |
Номинальное сечение главного провода, SE, мм² | 35...95 |
Номинальное поперечное сечение ответвления, SM / RM, мм² | 6...35 |
Тип изделия/компонента | Зажим плашечный |

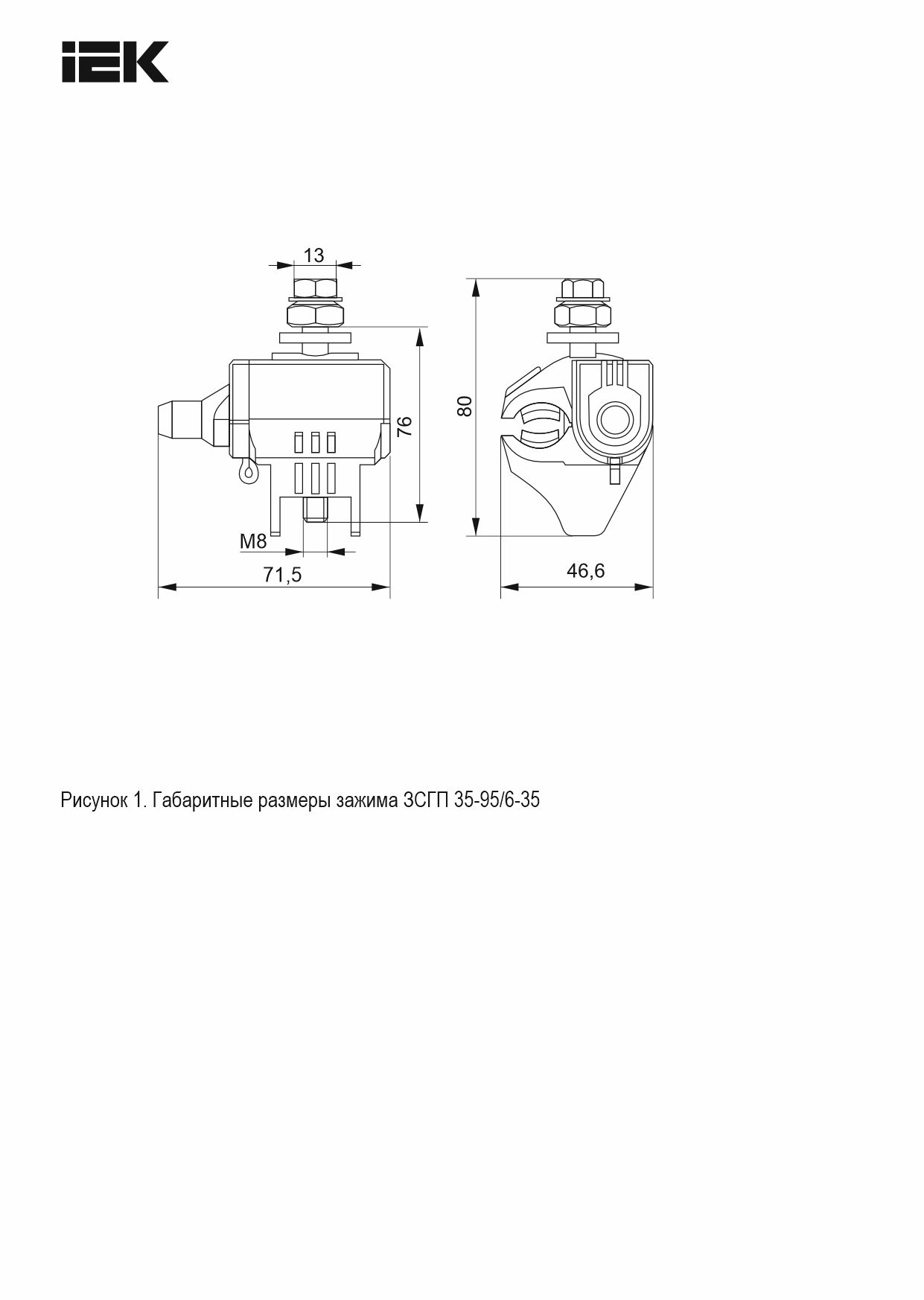

Ширина, мм | 71,5 |
Высота, мм | 80.0 |
Номин напряжение изоляции Ui, В | 6000 |
Со срывной головкой болта | Да |
Номин напряжение, В | 1000 |
Вес, кг | 0,143 |
Длина, мм | 46,6 |
Номин ток зажима, А | 95 |
Момент срыва головки болта при монтаже, Нм | 15 |
Документация
Сертификаты
Отказное письмо ТР ТС НВО (PDF, 1.01 MB)
Письмо разъяснение (PDF, 381.12 KB)
Сертификат добровольный ГОСТ Р (PDF, 2.07 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 21.41 MB)
Письмо разъяснение (PDF, 1.18 MB)
Сертификат ТР ТС (PDF, 595.71 KB)
Отказное письмо ТР ЕАЭС (PDF, 297.27 KB)
Отказное письмо ФЗ-123 (PDF, 21.09 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
Групповая | Транспортная | |
---|---|---|
Количество | 10 | 140 |
Единицы измерения | шт | шт |
Тип упаковки | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056207217 | 4606056207224 |
Вес брутто, кг | 1.286 | 18 |
Вес нетто, кг | 1.43 | 20.02 |
Объем, м^3 | 0.003072 | 0.033408 |
Длина, см | 24 | 36 |
Высота, см | 4 | 29 |
Ширина, см | 32 | 32 |
Способ нанесения информации | На стикер | На стикер |
