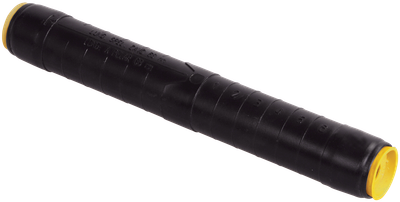

Гильза изолированная нулевая ГИН 50 (MJPT 50N) IEK
![Гильза изолированная нулевая ГИН 50 (MJPT 50N) IEK](https://cdn-02.iek.ru/imgproxy/TUmJZI5cqrpRnuS5mmCSx6NxgK8vYaDHmu3-OY0FZzM/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2JmZjdiYjYzZmY1NTE0YmRjMjI1YmE1OTk3Y2Y3Y2FmMzU5YzFlN2U5NGMwY2Q4YmZhZTJhYjlhNWM5YjI4ZjYucG5n.webp)
Основные характеристики
Внутр диаметр 1, мм | 9.0 |
Внутр диаметр 2, мм | 9.0 |
Материал | Алюминий |
Сечение СИП правая часть, мм² | 50.0 |
Сечение СИП левая часть, мм² | 50.0 |
Описание
Гильзы ГИН для проводов несущей нейтрали служат для механического и электрического соединения проводов нейтрали в системах СИП с несущей нейтралью. Применимы для алюминиевых многопроволочных проводов; определенному сечению провода соответствует определенный цвет герметизирующего кольца. Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность алюминия от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 95% прочности несущей нейтрали.
Срок службы:
40 лет
Гарантия:
5 лет
Преимущества
- Гильзы ГИН для проводов несущей нейтрали служат для механического и электрического соединения проводов нейтрали в системах СИП с несущей нейтралью.
- Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют 95% прочности несущей нейтрали.
![Гильза изолированная нулевая ГИН 50 (MJPT 50N) IEK](https://cdn-02.iek.ru/imgproxy/b_dlirUEyx-qzJ9Tgd27DLyQ_pDfCQ-WsIBWJ2xhI6o/q:100/rs:fit:800/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2JmZjdiYjYzZmY1NTE0YmRjMjI1YmE1OTk3Y2Y3Y2FmMzU5YzFlN2U5NGMwY2Q4YmZhZTJhYjlhNWM5YjI4ZjYucG5n.avif)
Особенности конструкции
Технические характеристики
Внутр диаметр 1, мм | 9.0 |
Внутр диаметр 2, мм | 9.0 |
Материал | Алюминий |
Сечение СИП правая часть, мм² | 50.0 |
Сечение СИП левая часть, мм² | 50.0 |
Назначение или область применения | Для проводов несущей нейтрали |
Вес, кг | 0.08 |
Диапазон напряжения | До 1 кВ |
Диапазон рабочих температур, °C | -50...+60 |
Длина, мм | 175.0 |
Для полностью защищенных соединений | Да |
Наруж диаметр, мм | 25.0 |
Подходит для кабелей из алюм-магнием | Нет |
Тип матрицы для оперсовки гильз | Е173 |
Уменьшенное номин поперечное сечение-алюминий, мм² | - |
Цвет левого герметизир кольца | Желтый |
Цвет правого герметизир кольца | Желтый |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
Групповая | Транспортная | |
---|---|---|
Количество | 10 | 200 |
Единицы измерения | шт | шт |
Тип упаковки | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056225495 | 4606056225501 |
Вес брутто, кг | 0.85 | 17 |
Вес нетто, кг | 0.8352 | 16.704 |
Объем, м^3 | 0.002552 | 0.024102 |
Длина, см | 22 | 38 |
Высота, см | 4 | 21.5 |
Ширина, см | 29 | 29.5 |
Способ нанесения информации | На стикер | На стикер |
