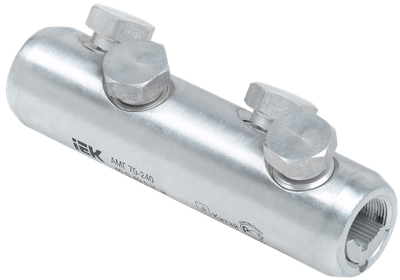

Алюминиевая механическая гильза со срывными болтами АМГ 70-240 IEK
![Алюминиевая механическая гильза со срывными болтами АМГ 70-240 IEK](https://cdn-02.iek.ru/imgproxy/CvwQ0WylJXWuzPgLPY57Dpksaf3I1b19s76nU3MO3OQ/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzFlYTRjNmI1MWYxZTZiNzY2MDJjNzI2MmU3NzdmMWNhMTdhZWJiNWE0Nzc0YjdiNWMyMjFkYzg2NTY3YTAwYTEucG5n.png)
Артикул:
Основные характеристики
Номин поперечное сечение, мм² | 70...240 |
Количество винтов или болтов | 4 |
Защитное покрытие поверхности | Без покрытия (голый) |
Момент срыва головки болта при монтаже, Нм | 40...49 |
Номин напряжение, кВ | ≤ 1 |
Описание
Гильзы серии АМГ позволяют осуществлять соединение алюминиевых проводников между собой с помощью гаечных ключей, не используя инструмент для опрессовки. Для соединения провода СИП гильзы необходимо использовать в местах двойного анкерного крепления, на участках проводов, не подверженных механическим нагрузкам. Внутренняя поверхность изделий покрыта специальной пастой, увеличивающей проводимость контактного соединения, а также предохраняющей внутреннюю поверхность изделия от образования на ней тонкой оксидной пленки. Поперечная насечка и соответствующие болты улучшают механические и электрические свойства места соединения. Изделие может применяться как для однопроволочных, так и многопроволочных, круглых и секторных жил.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Стабильный срывной момент меньше на 30-50%.
- Конструкция болтов имеет несколько проточек - срывных "шеек", благодаря чему срыв головки происходит вровень или ниже поверхности наконечника, нет необходимости дополнительно обрабатывать место срыва головок под термоусадку.
![Алюминиевая механическая гильза со срывными болтами АМГ 70-240 IEK](https://cdn-02.iek.ru/imgproxy/CvwQ0WylJXWuzPgLPY57Dpksaf3I1b19s76nU3MO3OQ/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzFlYTRjNmI1MWYxZTZiNzY2MDJjNzI2MmU3NzdmMWNhMTdhZWJiNWE0Nzc0YjdiNWMyMjFkYzg2NTY3YTAwYTEucG5n.png)
Технические характеристики
Номин поперечное сечение, мм² | 70...240 |
Количество винтов или болтов | 4 |
Защитное покрытие поверхности | Без покрытия (голый) |
Момент срыва головки болта при монтаже, Нм | 40...49 |
Номин напряжение, кВ | ≤ 1 |
Ширина, мм | 33.0 |
Вес, кг | 0,373 |
Маслостойкая уплотн-центрующая полоса | Нет |
Со срывной головкой болта | Да |
Материал | Алюминий |
Изоляция | Нет |
Высота, мм | 33.0 |
Длина, мм | 125.0 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 5 | 60 |
Единицы измерения | шт | шт | шт |
Тип упаковки | ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
Материал упаковки | ТЕРМОПЛАСТИК | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056542646 | 4606056492149 | 4606056542653 |
Вес брутто, кг | 0.38 | 1.9 | 22.8 |
Вес нетто, кг | 0.373 | 1.865 | 22.38 |
Объем, м^3 | 0.000252 | 0.00126 | 0.01512 |
Длина, см | 8 | 20 | 36 |
Высота, см | 5.5 | 5.1 | 15 |
Ширина, см | 25 | 23 | 28 |
Способ нанесения информации | На стикер | На стикер | На стикер |
