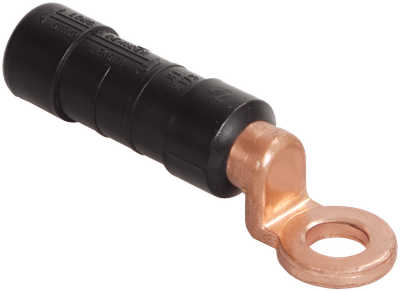

Наконечники герметичные изолированные НИМ 16 (CPTAU 16) IEK
![Наконечники герметичные изолированные НИМ 16 (CPTAU 16) IEK](https://cdn-02.iek.ru/imgproxy/VNSGWwbG4OxjR_a8GhLOSFnWZDENcXC1cl_bV1vl2rQ/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzE5YWYzYzc5MjI4OTRhNDRiYWUxNGNlYjU1NjhlMTA2NzljYTliMjdhNzc2NGQ1OWE1ZmU3Y2Y4ZjQyNWNmYWMucG5n.webp)
Основные характеристики
Стандартное номин поперечное сечение, мм² | 16 |
Материал | Алюминий / Медь |
Подходит для кабел с алюм-стальной жилой | Нет |
Поперечное сечение - алюминий, мм² | 16.0 |
Продольная герметизация | Да |
Описание
Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют: - 1200 Н для сечений 16 мм2 и 25 мм2. - 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.
Срок службы:
40 лет
Гарантия:
5 лет
Преимущества
- Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов.
- Каждому сечению соответствует определенный цвет герметизирующего кольца.
- Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.
![Наконечники герметичные изолированные НИМ 16 (CPTAU 16) IEK](https://cdn-02.iek.ru/imgproxy/1Ds3_NhakvURHZk2KPGB0EChd4MD19jHulSDSidA8Y4/q:100/rs:fit:800/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzE5YWYzYzc5MjI4OTRhNDRiYWUxNGNlYjU1NjhlMTA2NzljYTliMjdhNzc2NGQ1OWE1ZmU3Y2Y4ZjQyNWNmYWMucG5n.avif)
Особенности конструкции
Технические характеристики
Стандартное номин поперечное сечение, мм² | 16 |
Материал | Алюминий / Медь |
Подходит для кабел с алюм-стальной жилой | Нет |
Поперечное сечение - алюминий, мм² | 16.0 |
Продольная герметизация | Да |
С защитной изоляцией | Да |
Температура эксплуатации, °C | -50...+60 |
Тип матрицы для оперсовки гильз | Е140 |
Форма поперечного сечения | Многопроволочная круглая/секторная жила |
Цвет герметизир кольца | Синий |
Вес, кг | 0,04 |
Диаметр монтажного отверстия, мм | 10.5 |
Диаметр отверстия под проводник, мм | 5.5 |
Номин напряжение, В | ≤ 1000 |
Общ длина, мм | 74.0 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
Групповая | Транспортная | |
---|---|---|
Количество | 10 | 300 |
Единицы измерения | шт | шт |
Тип упаковки | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056157291 | 4606056157307 |
Вес брутто, кг | 0.355 | 10.65 |
Вес нетто, кг | 0.4 | 12 |
Объем, м^3 | 0.000414 | 0.012876 |
Длина, см | 11.5 | 12 |
Высота, см | 3 | 29 |
Ширина, см | 12 | 37 |
Способ нанесения информации | На стикер | На стикер |
