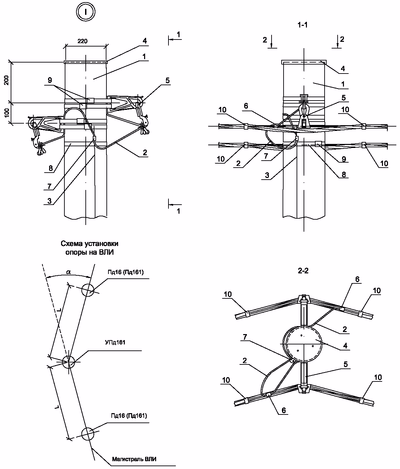

Опора УПд161 деревянная угловая промежуточная двухцепная IEK
![Опора УПд161 деревянная угловая промежуточная двухцепная IEK](https://cdn-02.iek.ru/imgproxy/9GBuxBKxN1bBx4iIHgO6igRouC_IiGyVxuaNHcPJgp0/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzllZTc5YTcwNmE1YmYxNWQ3YzE4YmUyZDJmNGQxMDdiZTFiMGNiODJlMDllZWY3NThlODBiMDU0ZTBkNjU2NGQucG5n.png)
Артикул:
Основные характеристики
Вид решения | Деревянная |
Наименование решения | Опоры |
Группа опоры | Угловая |
Тип опоры | Промежуточная |
Количество цепей | Двухцепная |
Описание
В составе проекта разработаны деревянные опоры ВЛИ 0,4кВ в соответствии с требованиями ПУЭ 7 издания. Опоры ВЛИ 0,4кВ разработаны на базе деревянных стоек длиной 9,5м, 11м, 12м. Одно и двухцепные опоры могут применяться в I-IV районах по ветру и гололёду. На всех типах опор предусмотрена возможность ответвления к вводам в здания в одну и в две стороны от ВЛ двух, четырех и 2х2 жил СИП. Опора УПд161 устанавливается в случаях, когда требуется выполнять повторные заземления и заземления для защиты от атмосферных перенапряжений. Максимально допустимый угол поворота ВЛИ 8 градусов.
Преимущества
- Соответствие требованиям стандарта СТО ПАО РОССЕТИ.
- Сотрудничество с ведущими российскими энергетическими компаниями.
- Возможность внесения изменений в любое решение силами технических специалистов ГК IEK.
- Короткие сроки поставки компонентов решения обеспечиваются наличием широкой складской и партнёрской сети.
![Опора УПд161 деревянная угловая промежуточная двухцепная IEK](https://cdn-02.iek.ru/imgproxy/9GBuxBKxN1bBx4iIHgO6igRouC_IiGyVxuaNHcPJgp0/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsLzllZTc5YTcwNmE1YmYxNWQ3YzE4YmUyZDJmNGQxMDdiZTFiMGNiODJlMDllZWY3NThlODBiMDU0ZTBkNjU2NGQucG5n.png)
Технические характеристики
Вид решения | Деревянная |
Наименование решения | Опоры |
Группа опоры | Угловая |
Тип опоры | Промежуточная |
Количество цепей | Двухцепная |
Марка опоры | УПд161 |
Комплектация
Артикул | Наименование | Кол-во |
---|---|---|
UKA-31-D16-D95 | Комплект промежуточной подвески КОПМ 1500 (ES 1500, SO 260) IEK | 2 |
UZSG-16-S10-120-S25-95 | Зажим ЗСГП 35-120/25-95 (CDR/CN 1S 95 UK) IEK | 2 |
UZA-L50 | Лента бандажная ЛМ-50 (F 2007, COT37, F207, 50 метров в упаковке) IEK | 9 |
UZA-50-100 | Скрепа СГ-20 100шт/упак (A200, NC 20) IEK | 9 |
UHH21-D6-180-100 | Хомут для СИП ХС-180 (100 шт/упак) IEK | 4 |
UZP-11-S06-S095 | Зажим Плашечный ЗП 6-95/6-95 (SL37.27) IEK | 1 |
UHH21-D9-260-100 | Хомут для СИП ХС-260 (100 шт/упак) IEK | 4 |
