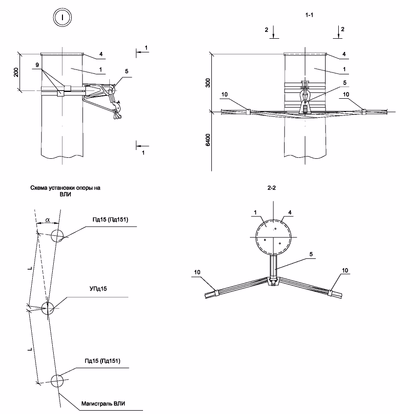

Опора УПд15 деревянная угловая промежуточная одноцепная IEK
![Опора УПд15 деревянная угловая промежуточная одноцепная IEK](https://cdn-02.iek.ru/imgproxy/qeQ6A0QWyK9i6_fiERej5Uxna2engr1gDxlVkOpa9_o/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2MyYTAyNzRhMzU2NTZjODkzMjdlYTE2MTNiNmQ4ODMxNDRiZDZiY2VlOWM3ZDYxNDI3ZjZmZDg2N2JmYjVkNWYucG5n.png)
Артикул:
Основные характеристики
Вид решения | Деревянная |
Наименование решения | Опоры |
Группа опоры | Угловая |
Тип опоры | Промежуточная |
Количество цепей | Одноцепная |
Описание
В составе проекта разработаны деревянные опоры ВЛИ 0,4кВ в соответствии с требованиями ПУЭ 7 издания. Опоры ВЛИ 0,4кВ разработаны на базе деревянных стоек длиной 9,5м, 11м, 12м. Одно и двухцепные опоры могут применяться в I-IV районах по ветру и гололёду. На всех типах опор предусмотрена возможность ответвления к вводам в здания в одну и в две стороны от ВЛ двух, четырех и 2х2 жил СИП.
Преимущества
- Соответствие требованиям стандарта СТО ПАО РОССЕТИ.
- Сотрудничество с ведущими российскими энергетическими компаниями.
- Возможность внесения изменений в любое решение силами технических специалистов ГК IEK.
- Короткие сроки поставки компонентов решения обеспечиваются наличием широкой складской и партнёрской сети.
![Опора УПд15 деревянная угловая промежуточная одноцепная IEK](https://cdn-02.iek.ru/imgproxy/qeQ6A0QWyK9i6_fiERej5Uxna2engr1gDxlVkOpa9_o/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2MyYTAyNzRhMzU2NTZjODkzMjdlYTE2MTNiNmQ4ODMxNDRiZDZiY2VlOWM3ZDYxNDI3ZjZmZDg2N2JmYjVkNWYucG5n.png)
Технические характеристики
Вид решения | Деревянная |
Наименование решения | Опоры |
Группа опоры | Угловая |
Тип опоры | Промежуточная |
Количество цепей | Одноцепная |
Марка опоры | УПд15 |
Комплектация
Артикул | Наименование | Кол-во |
---|---|---|
UKA-31-D16-D95 | Комплект промежуточной подвески КОПМ 1500 (ES 1500, SO 260) IEK | 1 |
UZA-L50 | Лента бандажная ЛМ-50 (F 2007, COT37, F207, 50 метров в упаковке) IEK | 2 |
UZA-50-100 | Скрепа СГ-20 100шт/упак (A200, NC 20) IEK | 2 |
UHH21-D6-180-100 | Хомут для СИП ХС-180 (100 шт/упак) IEK | 2 |
UHH21-D9-260-100 | Хомут для СИП ХС-260 (100 шт/упак) IEK | 2 |
